En aquesta ocasió torne a fer servir el setup de l’objectiu Canon 70-200mm F/2.8 amb els dos filtres Dualband Askar Magic Color Ha/OIII i el SII/OIII i el resultat és molt bo.
Vaig capturar IC1396 des del meu terrat, baix un cel Bortle7 i una nit amb una lluna quasi plena, i estic maravillat de la qualitat d’aquestos filtres Askar, la veritat. Vaig capturar 60 Lights amb el filtre D1 Ha/OIII i 90 Lights amb el filtre D2 SII/OIII. Cada Light amb un temps d’exposició de 120 segons.
Ací tens un vídeo que vaig fer quan estava enfocant amb la màscara de Bahtinov i començava la sessió de captures de Lights al meu terrat:
CALIBRACIÓ, REGISTRAMENT I INTEGRACIÓ AMB WBPP
És important tenir els fitxers ben ordenats per a que WBPP treballe sense problemes. Cal, per tant, especificar en «Add custom» els Lights dels diferents filtres per a que WBPPP sàpiga quins són els Lights del filtre Askar D1 Ha/OIII i quins són els Lights del filtre D2 SII/OIII. I el mateix amb els Flats que he fet amb el filtre D1 i els Flats del filtre D2.

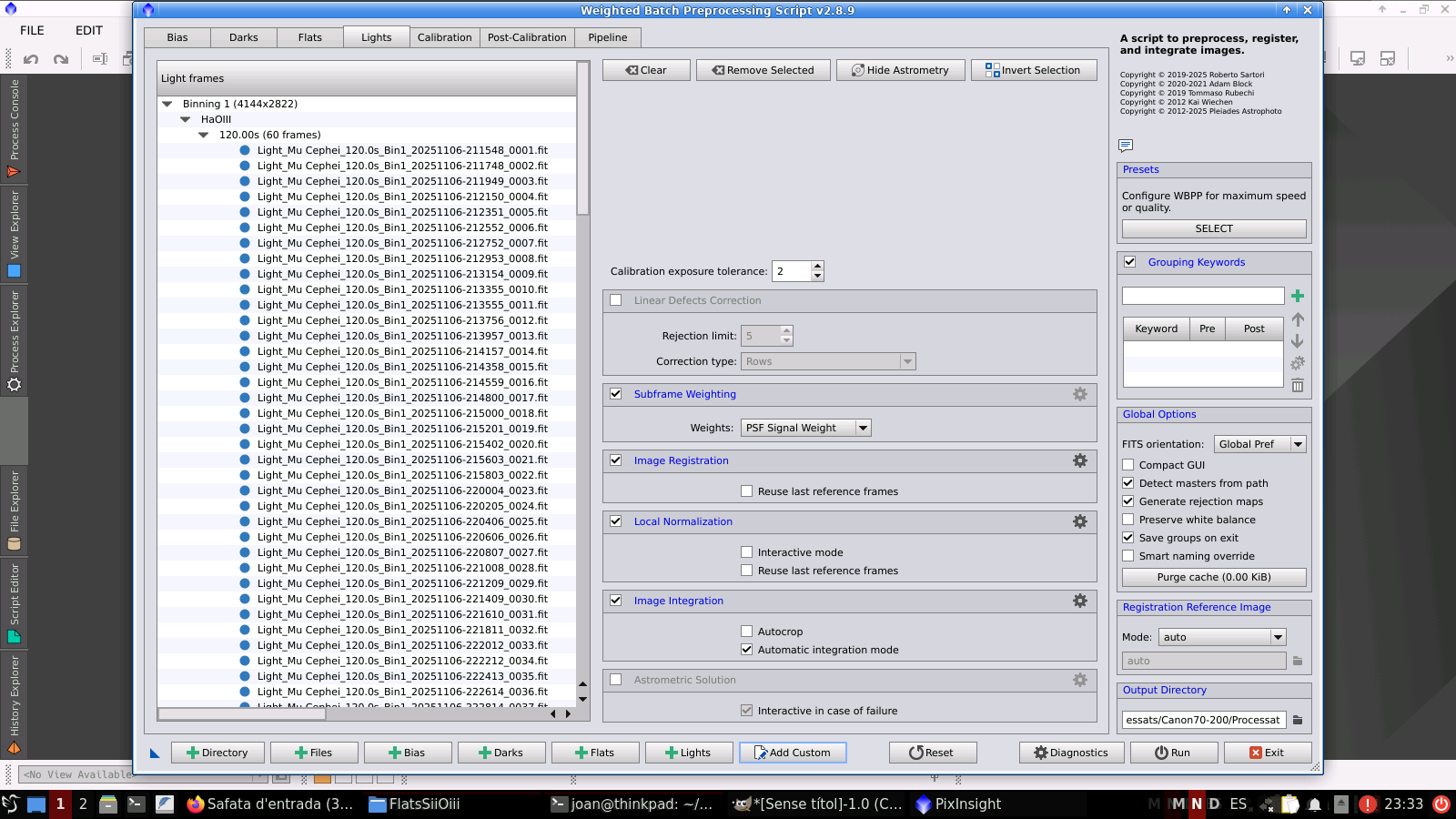

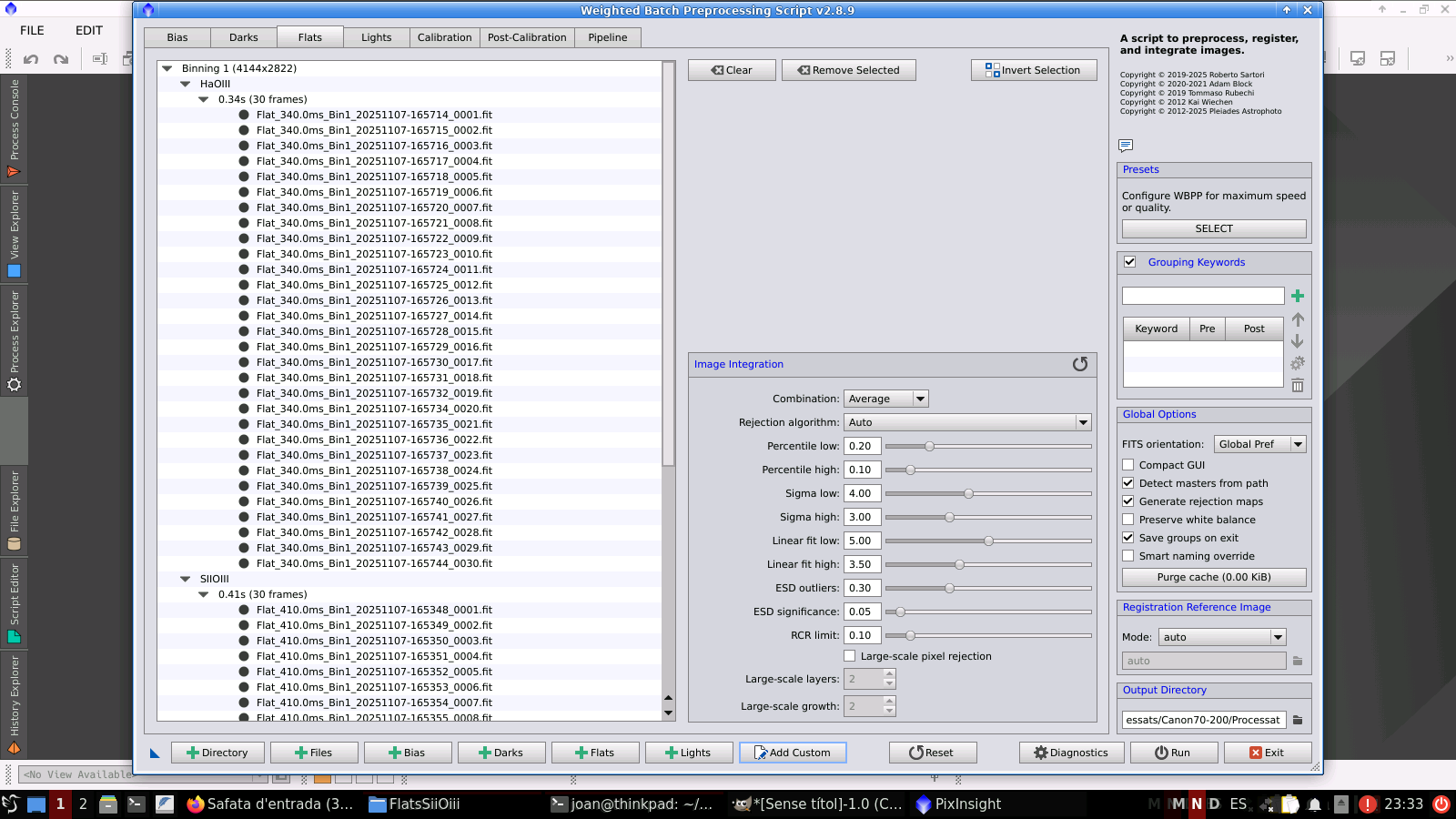

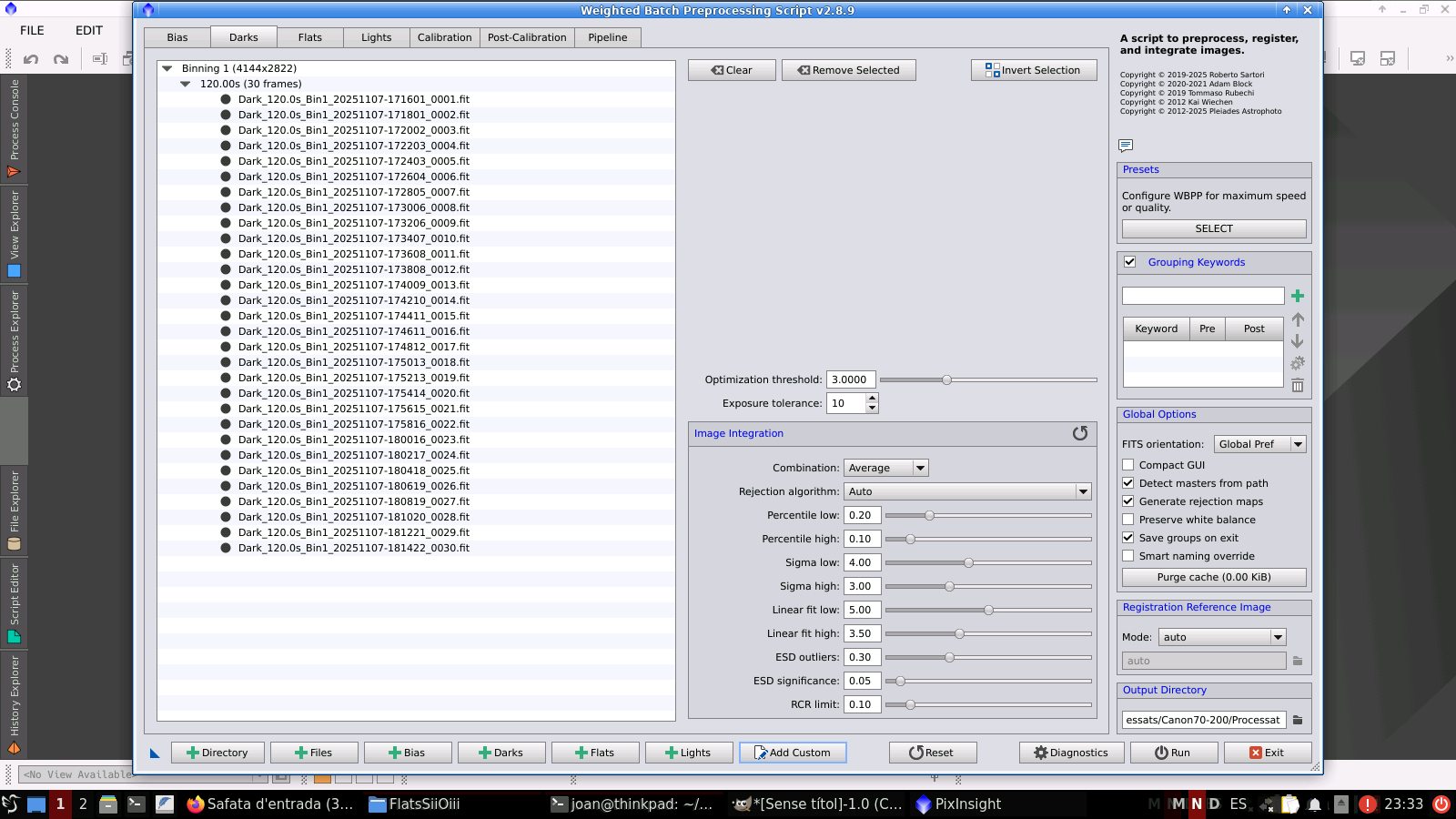

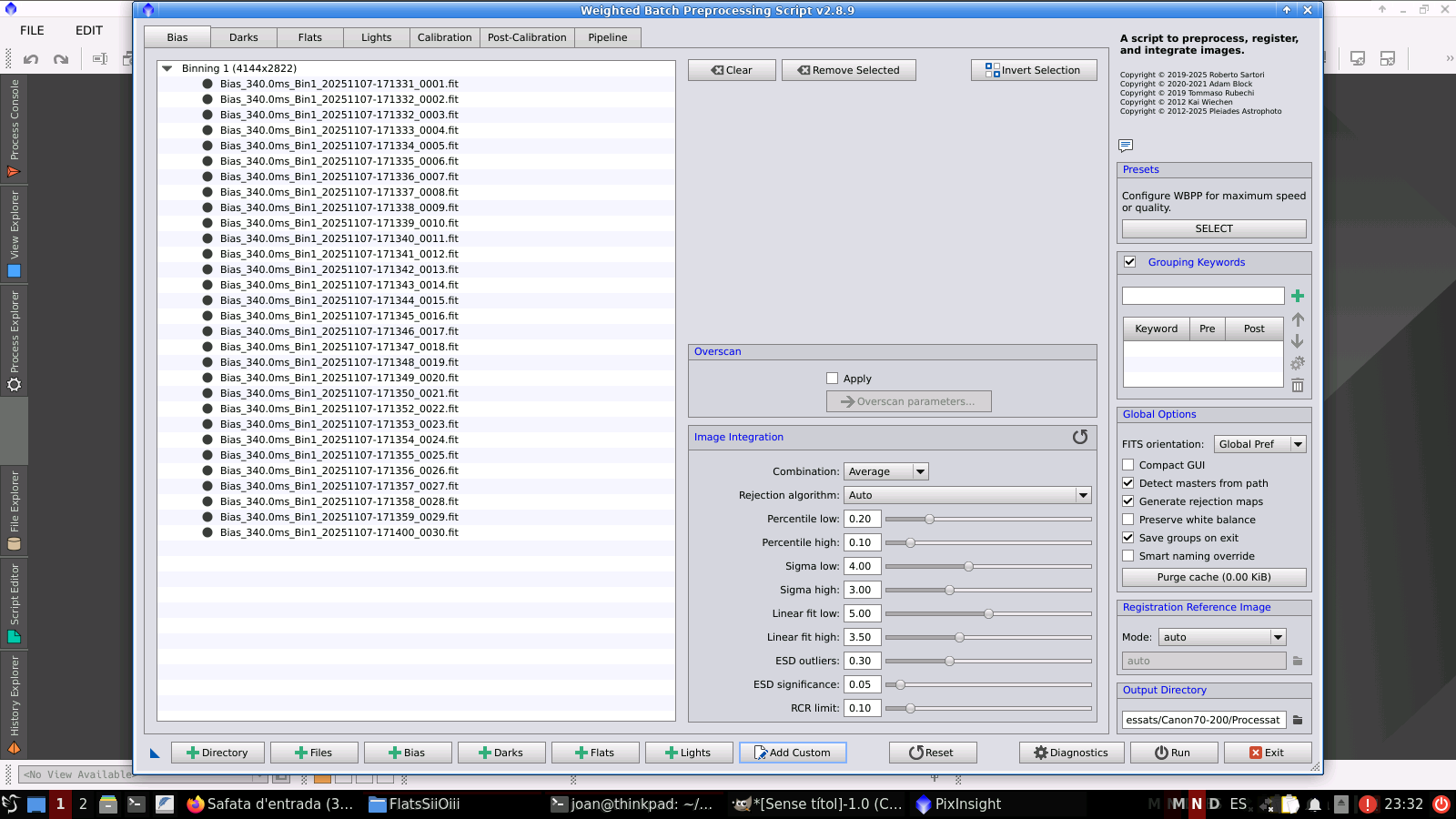

Ací et mostre la captura de pantalla dels Darks, els 150 Lights (60 pel filtre D1 i 90 pel filtre D2), els Flats i, encara que estiga en la pestanya dels Bias, són Dark Flats amb el mateix temps d’exposició que els Flats i la mateixa temperatura que els Lights:
 |  |  |  |

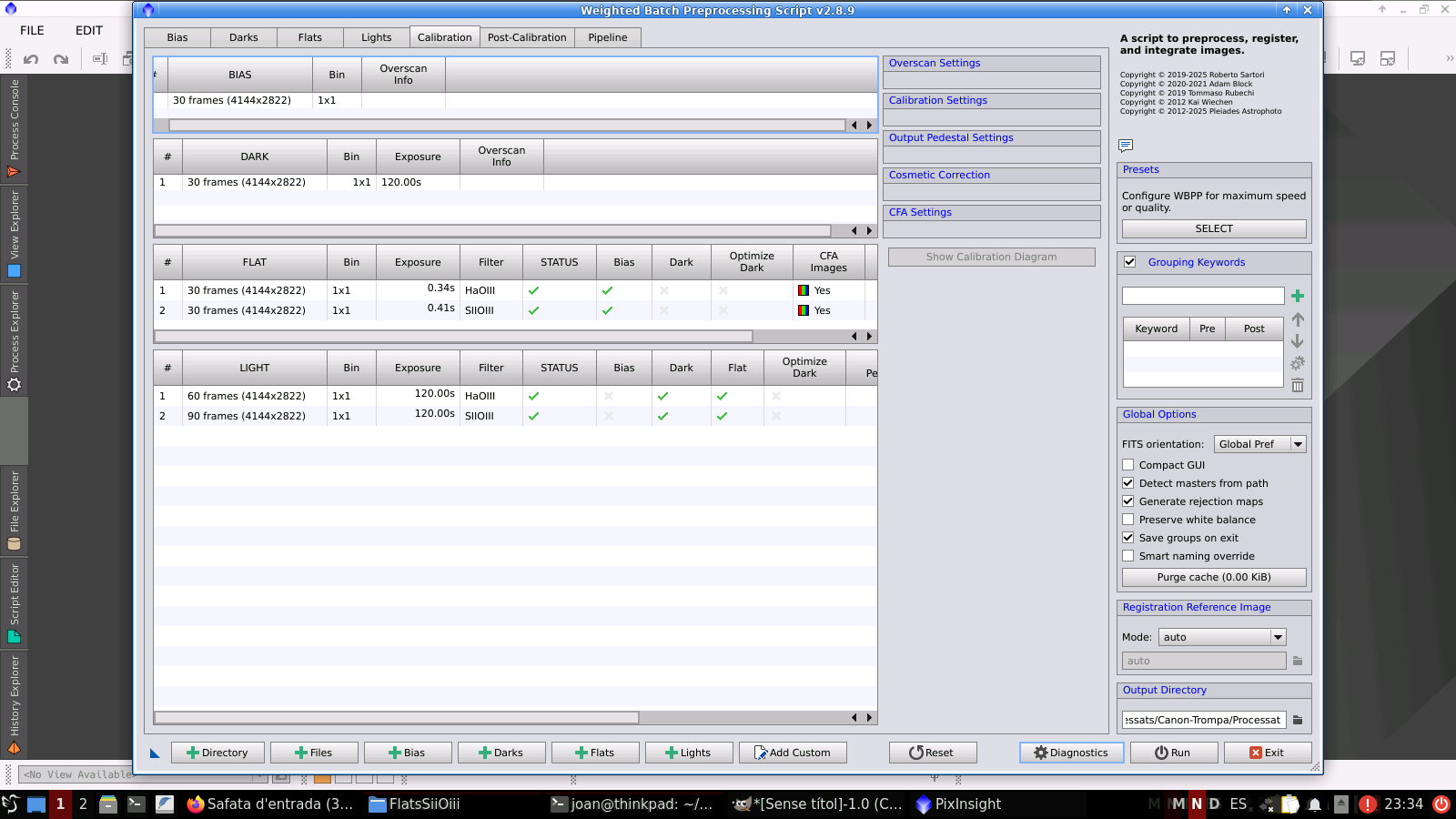

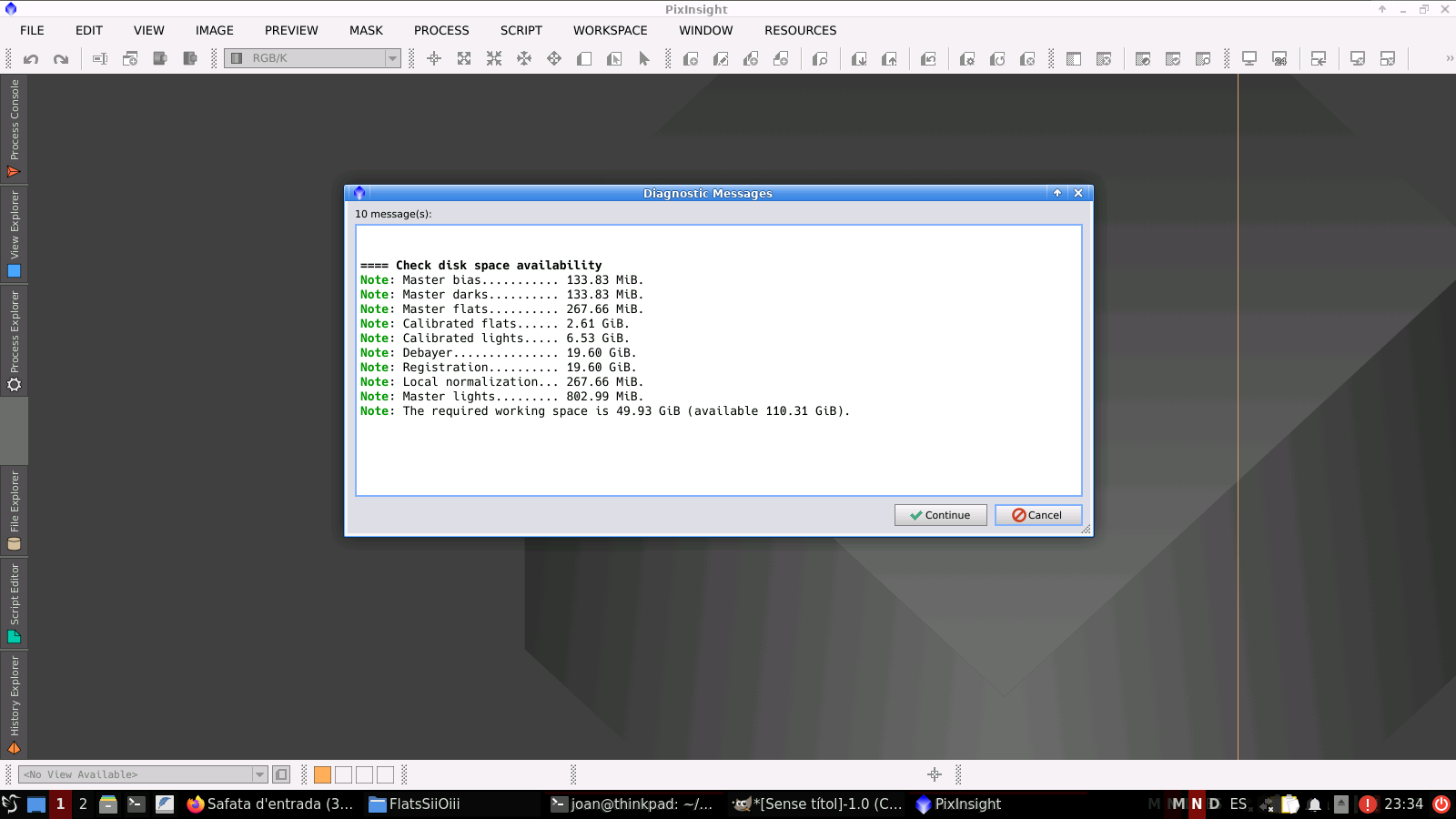

I ací un resum del procés que anava a fer WBPP:
 |  |

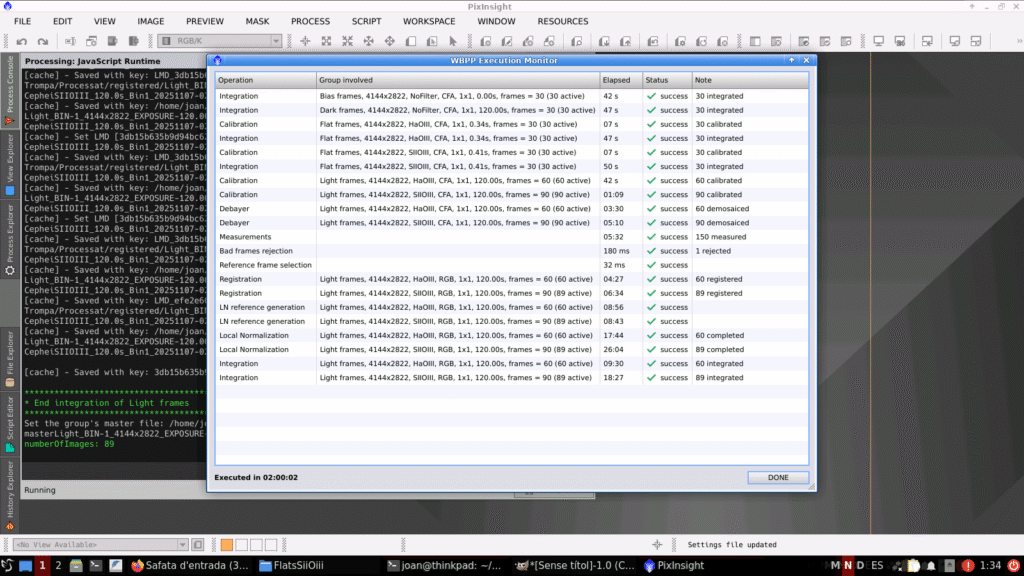

I ací el resultat, sense cap incidència 🙂 Li va costar dues hores fer la calibració, el registrament i la integració dels 150 Lights:

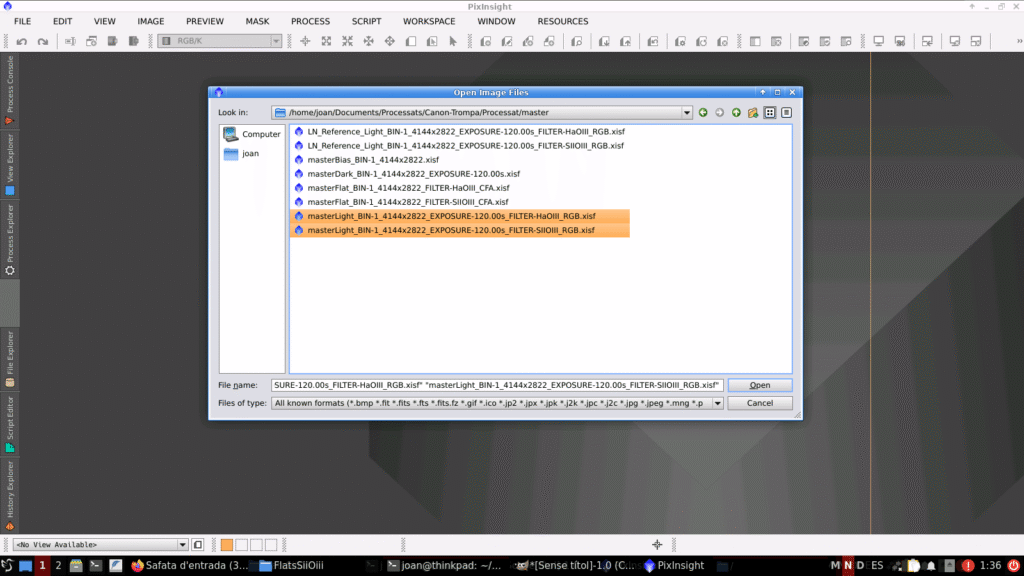

I ja tenia els dos masterLights, un per cada un dels filtres D1 Ha/OIII i D2 SII/OIII:

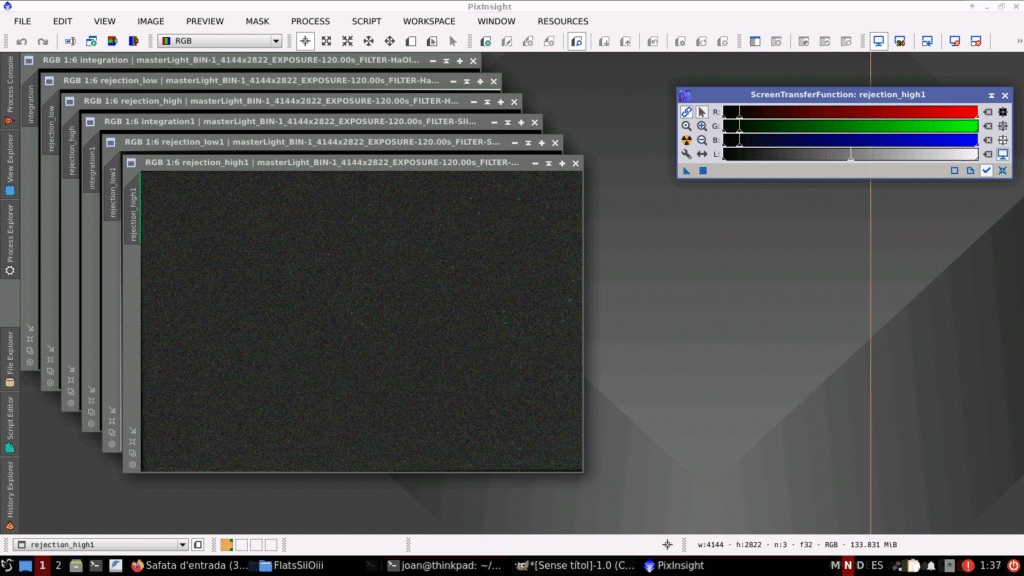

Ara obrim els masterLights, que són les imatges de cada filtre combinant totes les imatges de llum o Lights, i també veurem les dues pantalles de Rejection Low i Rejection High, que són imatges amb valors de pixels que poden ser anòmals o erronis, per exemple soroll, defectes, reflexos o desbordament de píxels.

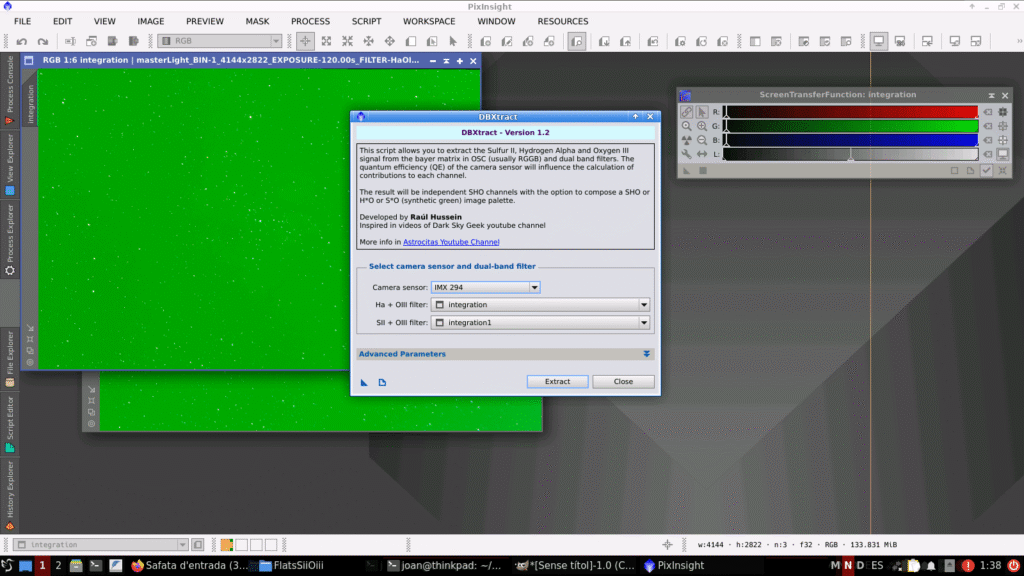

Doncs bé, tancarem aquestes finestres de Rejection Low i Rejection High i ara obrirem el procés DBXtract, desenvolupat per Raul Hussein (AVA, Astrocitas) el qual treballa molt molt molt bé separant dels meus dos Lights dualband les bandes espectrals per a que les puguem tenir de manera separada: el Hidrogen alpha, l’Oxigen III i el Sulfúr II. Després, aquestes imatges separades poden ser manipulades individualment per maximitzar la qualitat del processament abans de combinar-les, ja siga en una representació SHO (o paleta Hubble) o altres combinacions que permetin ressaltar diferents aspectes de l’objecte d’estudi.

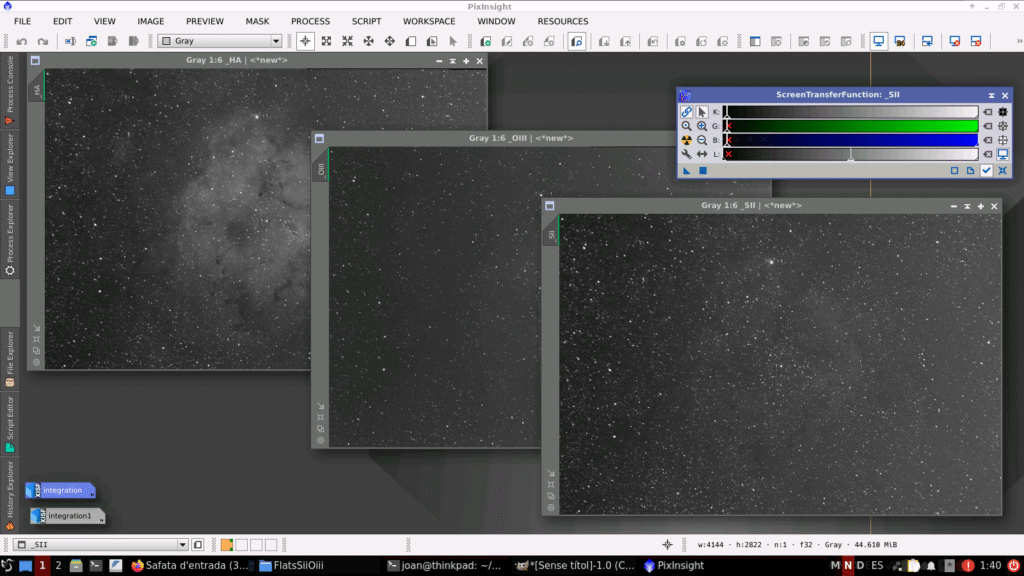

I bé, ací ho tenim, DBXtract m’ha generat tres imatges amb les diferents bandes espectrals. Com podràs veure, hi ha prou qualitat i llum tot i que vaig fer Lights de 120 segons baix el cel Bortle1 que tenim a l’Horta Sud:
Ara vaig a crear la paleta SHO, també coneguda com paleta Hubble, que és la combinació de colors utilitzada per representar de manera visual les dades espectrals recollides de la fotografia astronòmica de nebuloses i altres objectes còsmics que combina tres línies d’emissió principals de gasos: Hidrogen alpha, Oxigen II i Sufúr II.

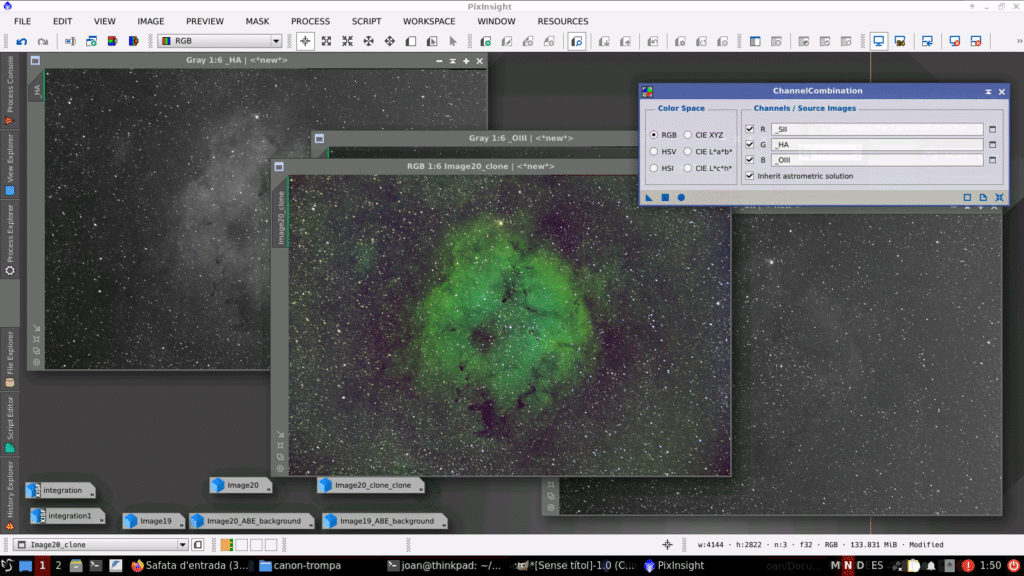

En la paleta Hubble el Sulfúr II ionitzat es representa en vermell, l’Hidrogen alpha es representa en el verd i l’Oxigen III es representa en el blau. Així fem la paleta SHO. Cal dir que la paleta Hubble original seria HOS (Hidrogen alpha en el vermell, Oxigen III en el verd i Sulfúr II en el blau), però en aquest cas he obert el procés ChannelCombination i he creat la paleta SHO:
I una de les coses que acostume a fer és passar-li el procés AutomaticBackgroundExtractor (ABE) perquè moltes voltes em fa el que necessite sense complicacions. De totes maneres, part de la imatge la retallaré més endavant. Pots veure la qualitat de la imatge amb color combinada amb ChannelCombination, molt verda 🙂 però amb moltíssims detalls:

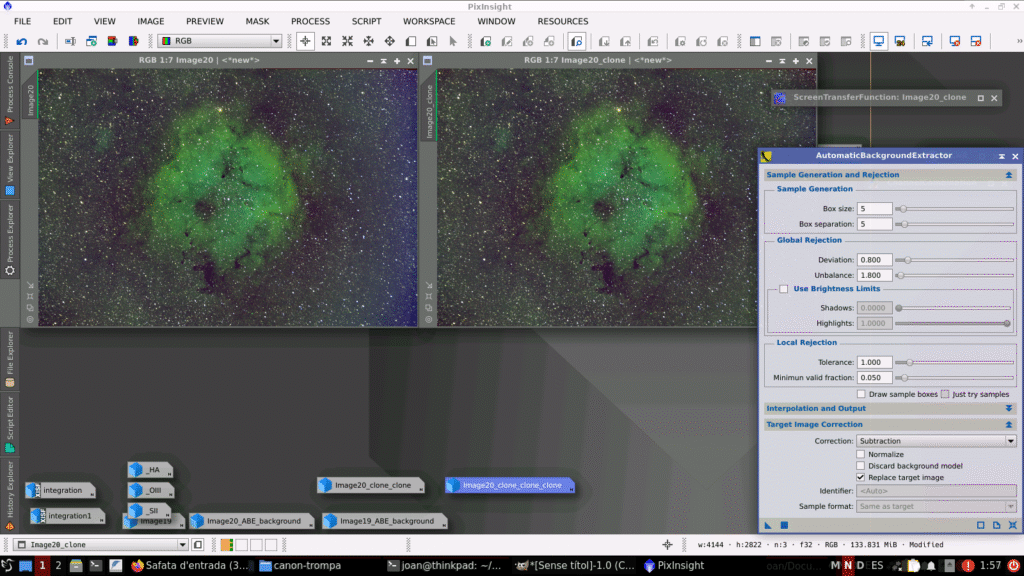

Ací pots veure la diferència abans de passar-li el procés AutomaticBackgroundExtractor (ABE), en la imatge de l’esquerra, i després de passar-ho, en la imatge de la dreta:

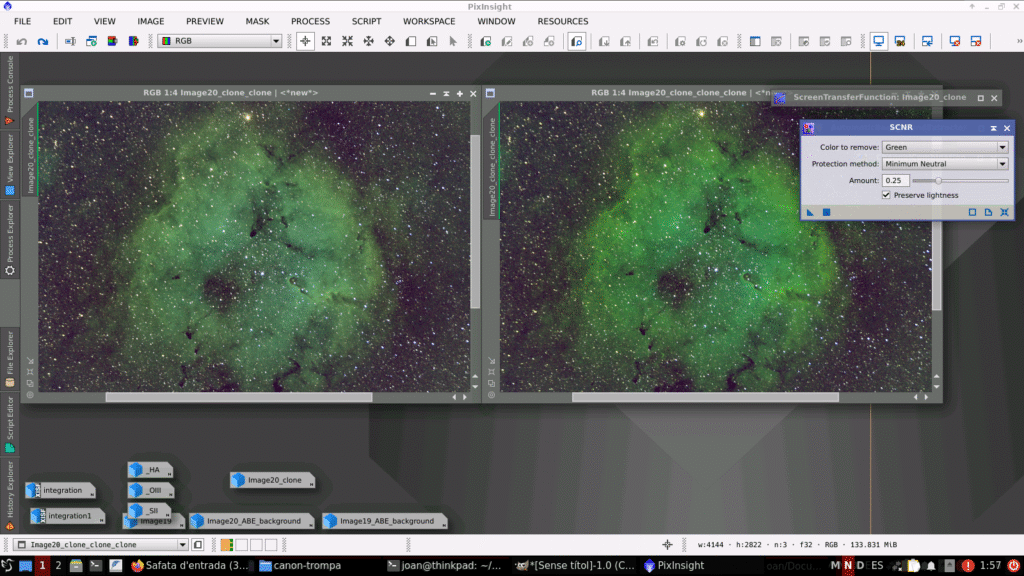

I tot i que la imatge té color verd predominant, li he passat el procés (Subtractive Chrominance Noise Reduction) SCNR, que redueix el color cromàtic (el color no desitjat) a les imatges, tot mantenint la informació d’alta qualitat. Aquest procés s’aplica generalment sobre l’canal de color (per exemple, el canal de verde o magenta), ajustant la intensitat de la reducció en funció de la presència del soroll en les imatges:

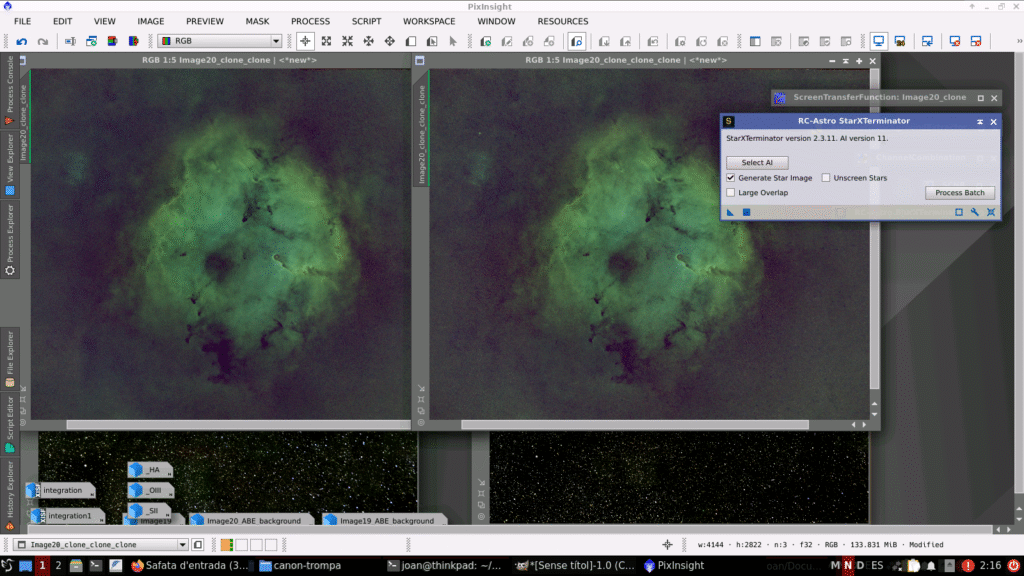

Ara li passe el meu procés favorit per a separar la nebulosa i les estreles, StarXTerminator. Cada vegada estic més maravillat amb la llum que puc agafar baix un Bortle7 amb els filtes Askar D1 i D2, crec que han segut una molt bona inversió 🙂

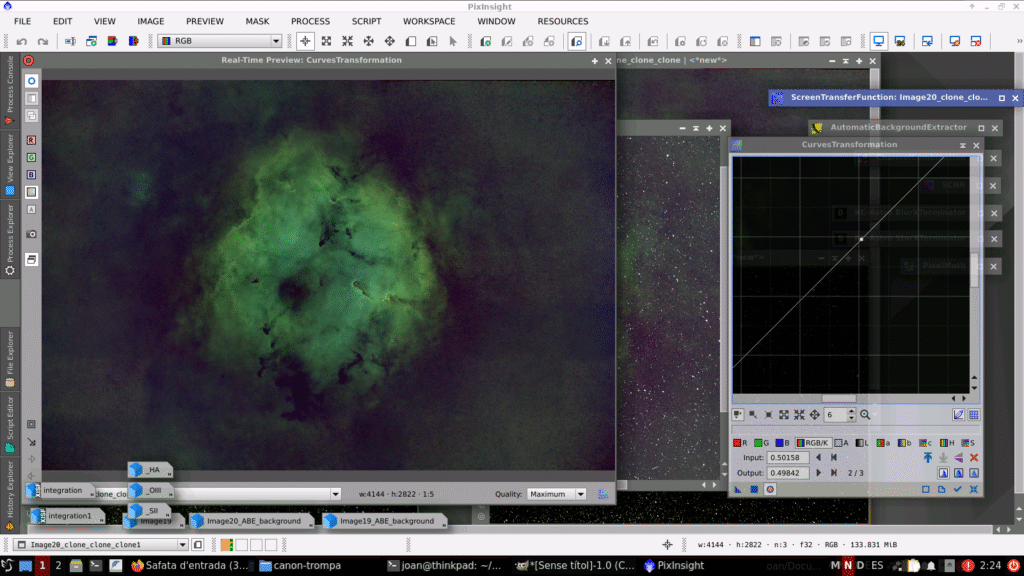

Ara amb el procés CurvesTransformation afegisc un poc de contrast entre nebulosa i cel. Pots veure la diferència en aquesta captura de pantalla, perquè és molt notable:

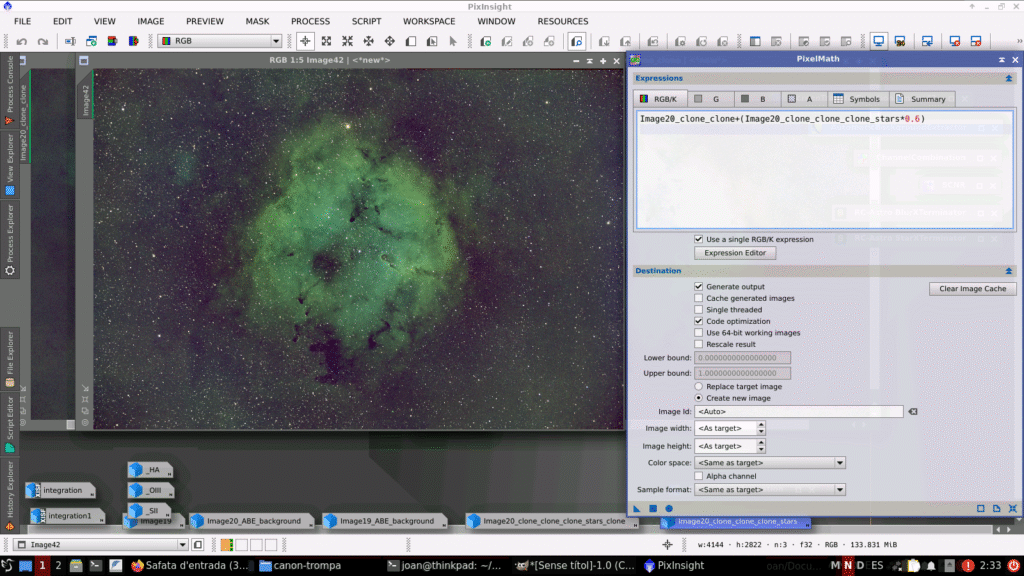

I ara vaig a tornar a recuperar les estreles amb PixelMath sobre aquesta nebulosa amb més contrast. Però jo vaig a fer una reducció d’estreles perquè el que pretenc és destacar la nebulosa i no fer una foto literal de la llum que he capturat amb el Canon 70-200mm. Això ho faig multiplicant la capa de les estreles per 0.6. Pots jugar amb distints valors, per exemple si fas per 0.5 et fa la meitat, si fas per 2 et farà el doble. Doncs açò ja és una qüestió del teu gust:

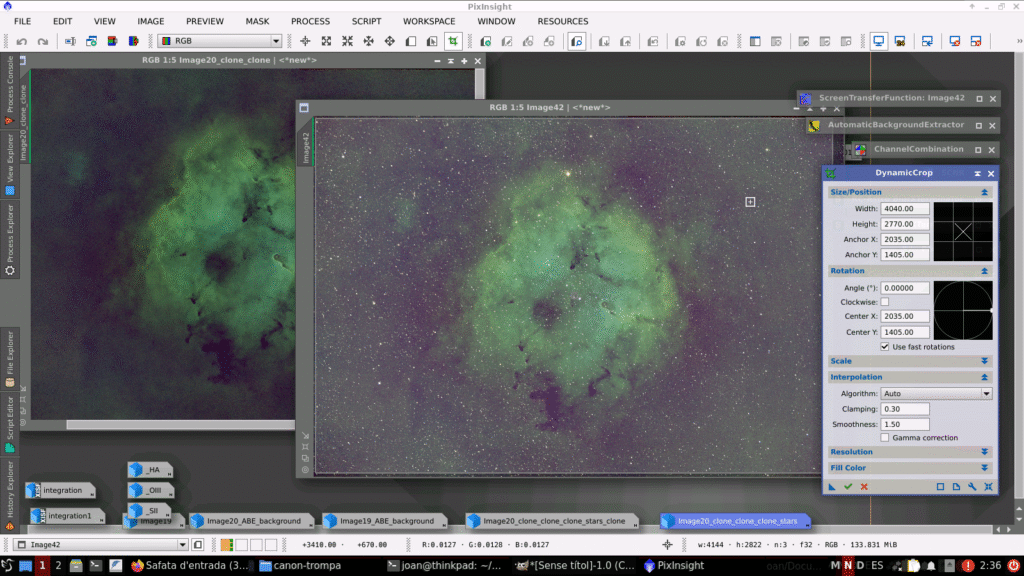

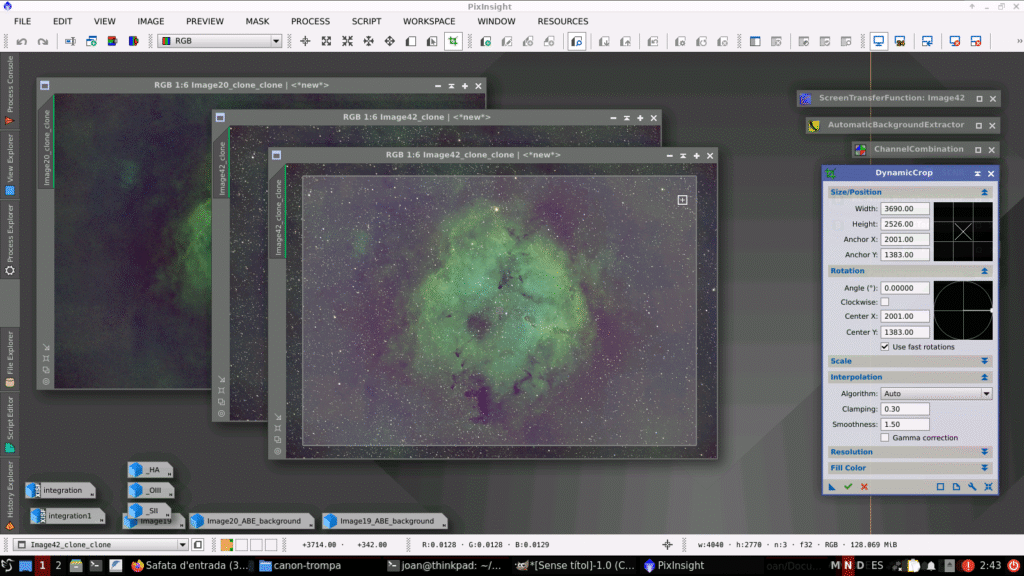

I bé, una vegada ja tinc la combinació de nebulosa i estreles, vaig a retallar un poc la imatge. Això ho faig amb el procés DynamicCrop:
I la retalle al meu gust, com pots veure en la següent captura de pantalla:
Ara vaig a fer la resolució de plaques amb l’script d’astrometria ImageSolver. Quan executem WBPP, normalment fa la resolució de plaques, però a mi m’agrada també passar-li ImageSolver perquè alguna vegada falla perquè al retallar la imatge o separar les estreles i fer una reducció, es perd la resolució de plaques.

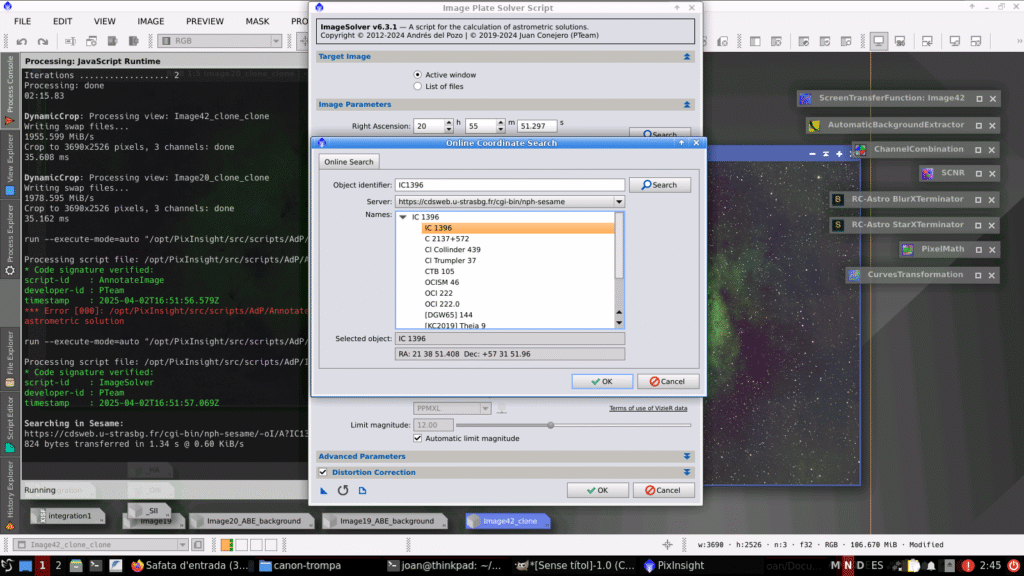

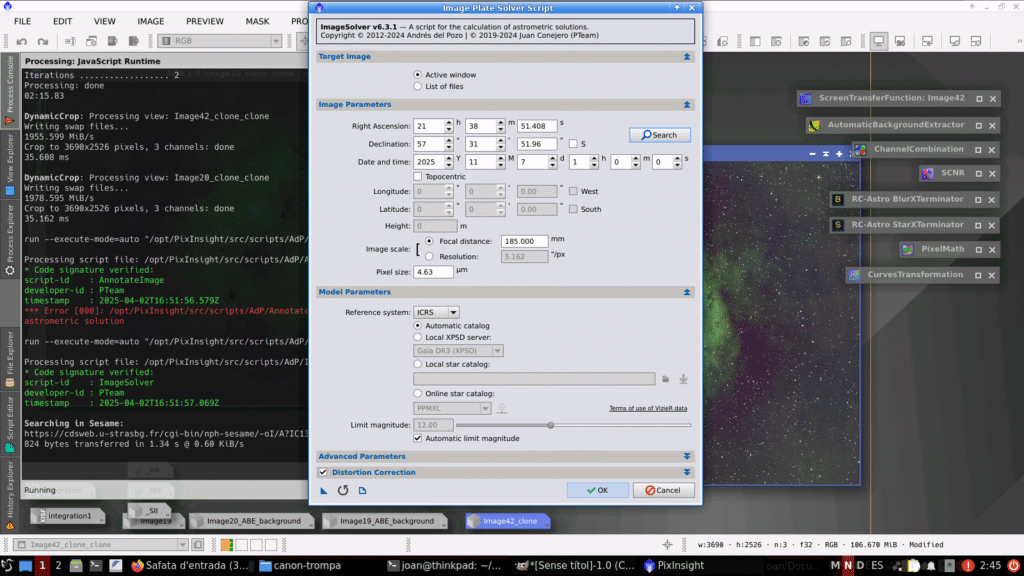

Doncs bé, amb ImageSolver li direm el nom de l’objecte que tenim en la imatge, la distància focal i grandària del píxel, i fàcilment ens farà la resolució de plaques:

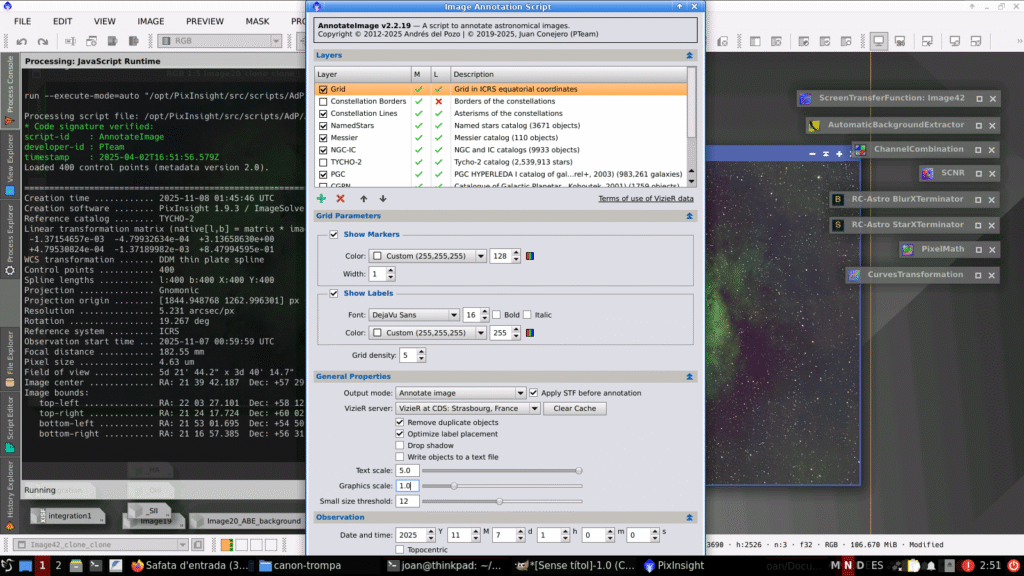

I ara li passe l’script AnnotateImage on li marcaré els objectes que vull que m’indique en la imatge:

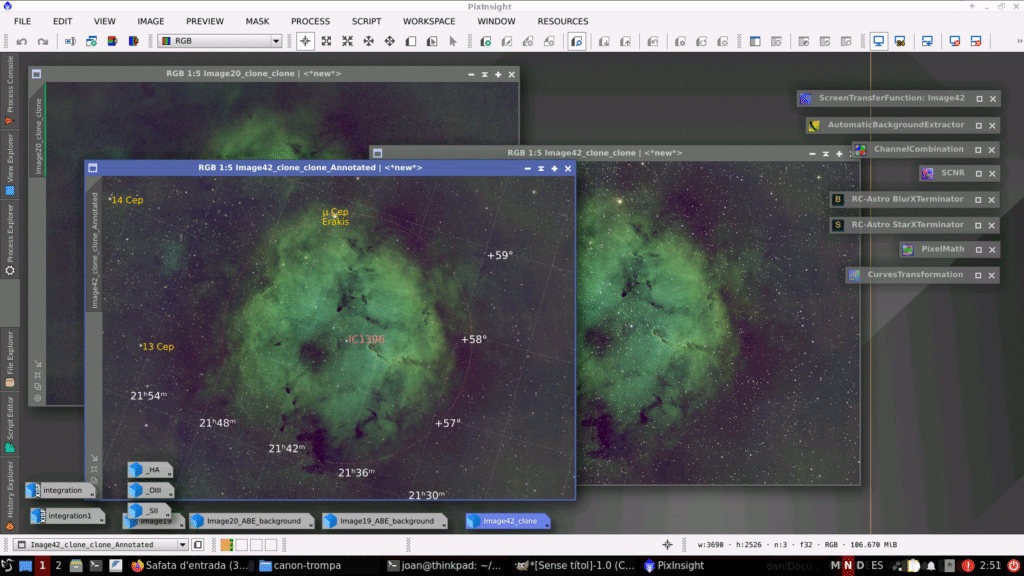

I ja ho tenim, a l’esquerra la imatge generada per AnnotateImage i a la dreta la imatge original:

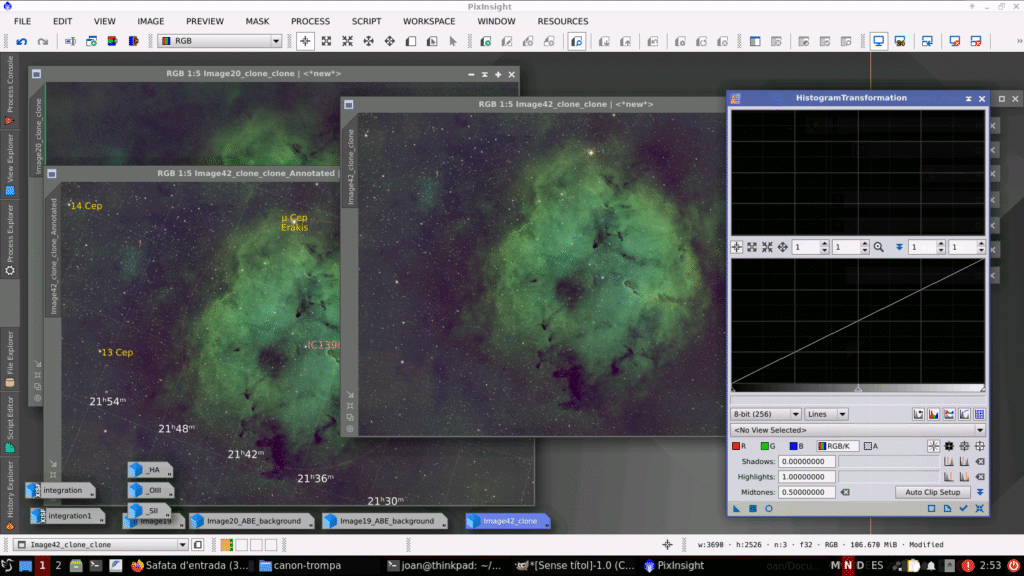

Finalment faig l’estirat amb HistogramTransformation i em guarde les imatges en format .png, i ja tinc tot fet:
RESULTAT
Doncs bé, com sempre m’agrada en els meus articles, ací et deixe el resultat final de la captura de Lights, la calibració i integració amb WBPP i la resta del processament que faig amb PixInsight. Espere que t’agrade i et parega didàctic. I que sàpigues que estic totalment obert a crítiques sobre el procés que faig, perquè sempre intente millorar i aprendre:
I ací la imatge final amb les anotacions de AnnotateImage:
