Ací et mostre la meua primera experiència capturant (o intentant capturar) un trànsit de la ISS però amb diverses dificultats que ara explicaré.

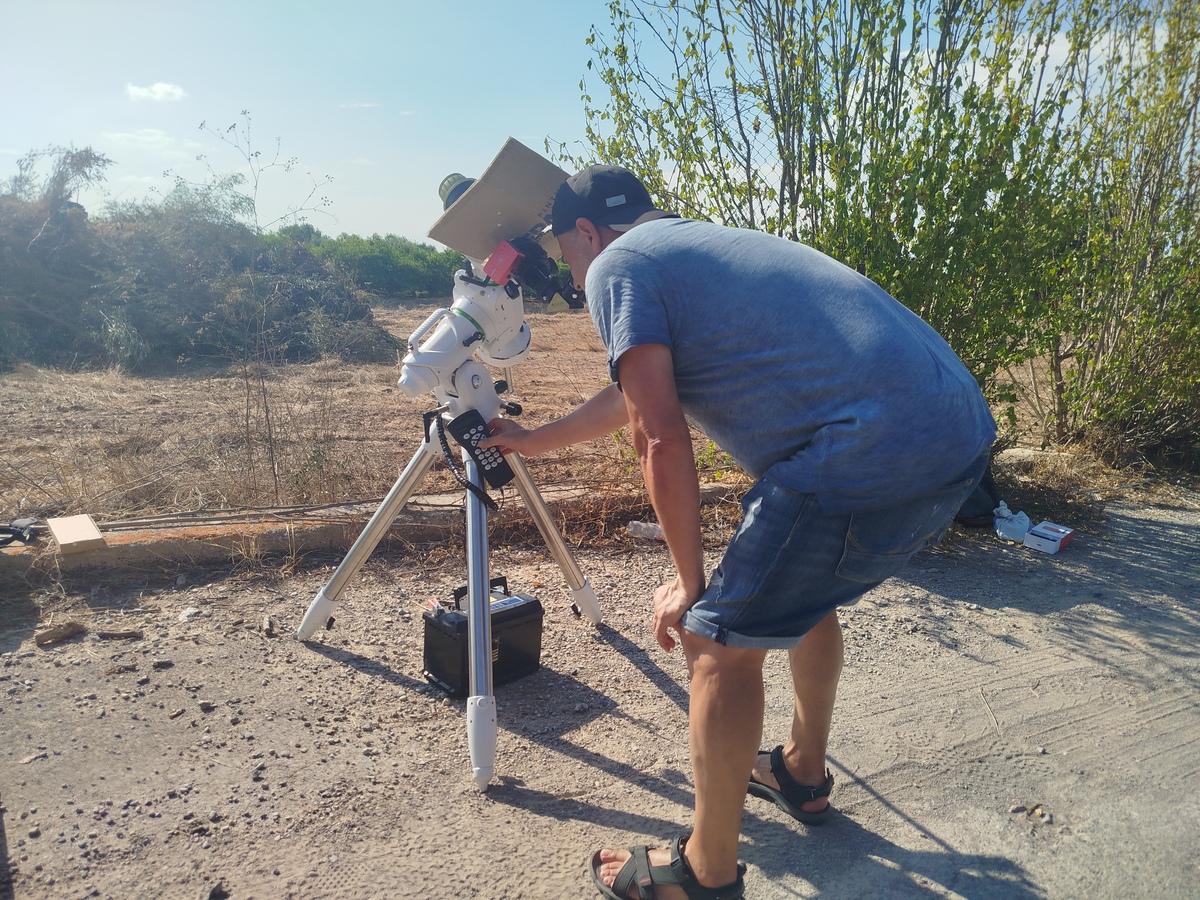

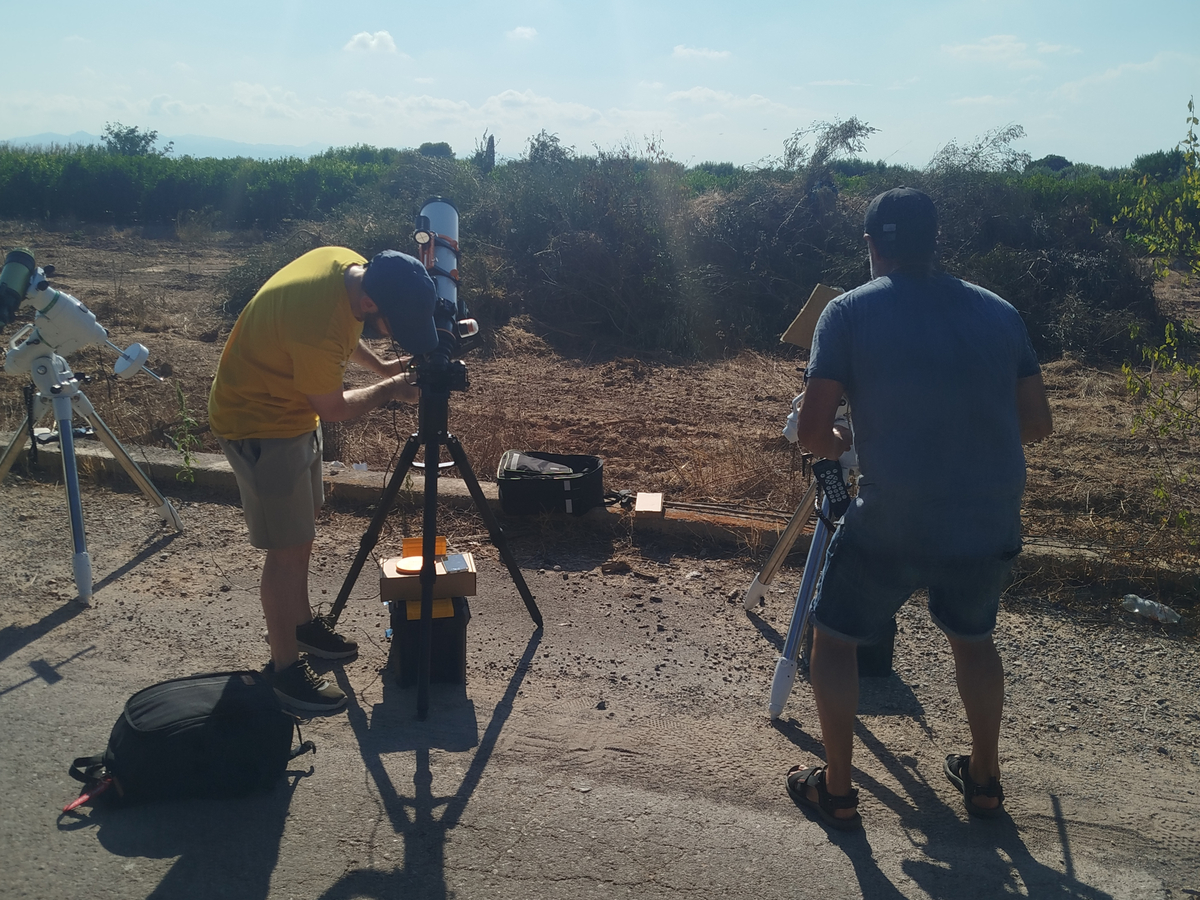

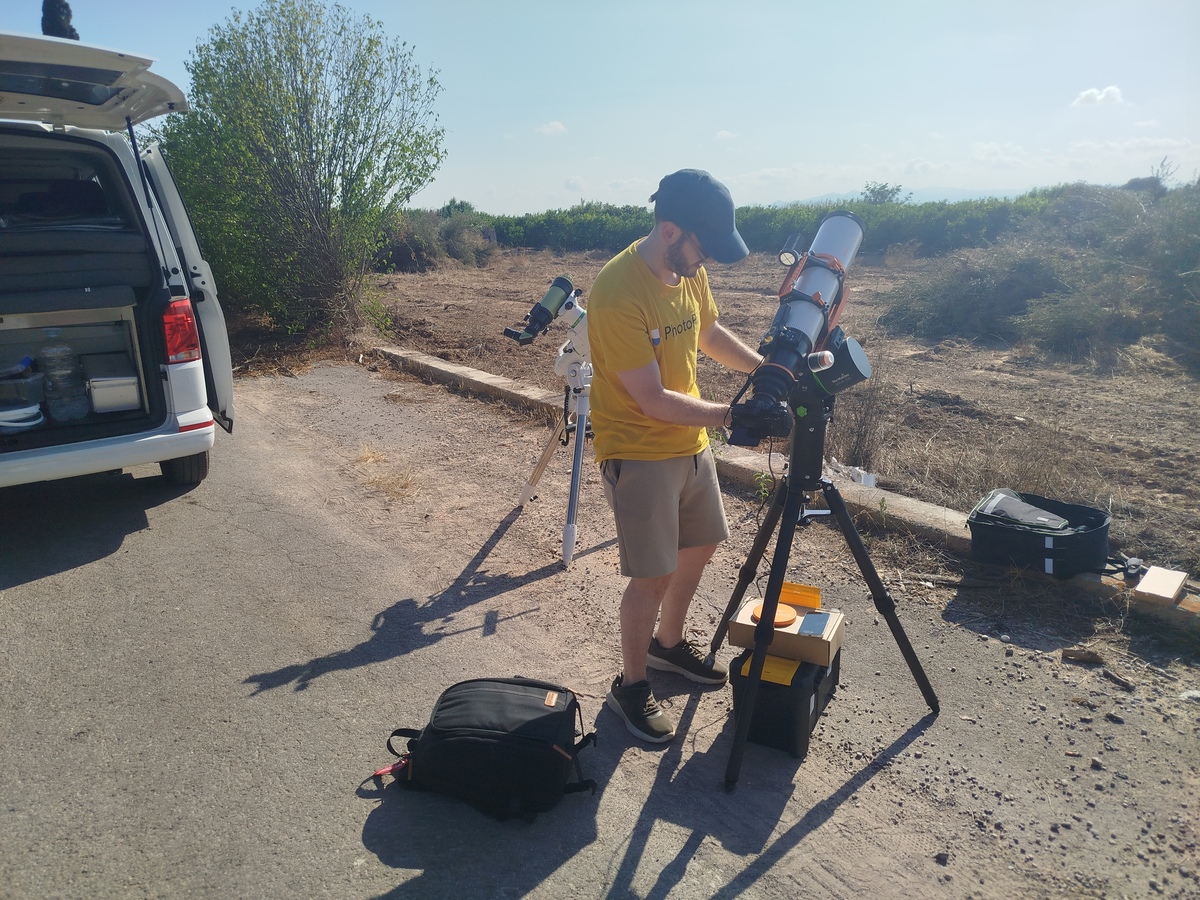

Vaig quedar amb el Raul Conesa i l’Alberto Sol, dos companys de la Societat Astronòmica de Castelló, per a capturar aquest trànsit. Tots portàvem un telescopi amb filtres solar.
 |  |
 |  |
 |  |
EQUIP
El meu equip és el telescopi solar H-alfa ST 40/400 Acuter ELITE PHOENIX 40, amb un pes de 2 kg., aquest tub té un diàmetre de 80 mm i una distància focal de 400 mm, i el filtre frontal té un diàmetre de 40mm que s’ajusta mitjançant rotació frontal.
Amb una apertura de 40mm té una relació d’apertura F10. Té un prisma diagonal de 1,25″ amb un filtre de bloqueig de 8 mm.
La càmera que vaig fer servir és la càmera ZWO ASI678MC, una càmera de planetària molt xicoteta i lleugera, de només 126 grams, però perfecta per a lluna i planetària perquè té una resolució de 8,29 mega píxels (3840 x 2160) , una mida de píxel 2 µm, un sensor de 7,7 x 4,3 mm i un rang dinàmic de 12 bits.

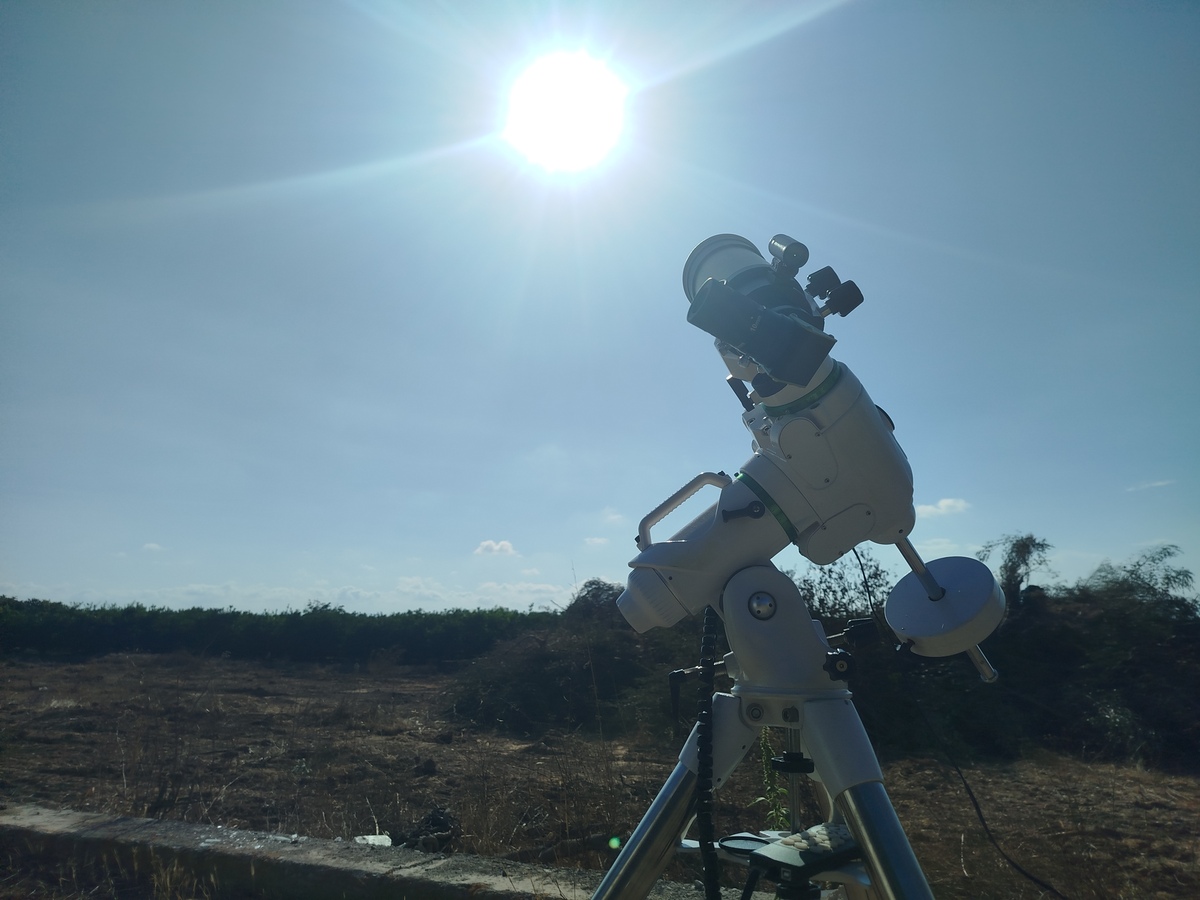

La montura que vaig fer servir és la HEQ6R Pro, una bèstia perfecta, sense més. Tots els que ja la coneixeu ja ho sabeu 🙂
I vaig capturar un video amb SharpCap des d’un vell portàtil lenovo Thinkpad x260 de l’any de la conquesta de Jaume I.
LOCALITZACIÓ PER A CAPTURAR EL TRÀNSIT JUST EN EL CENTRE DEL SOL

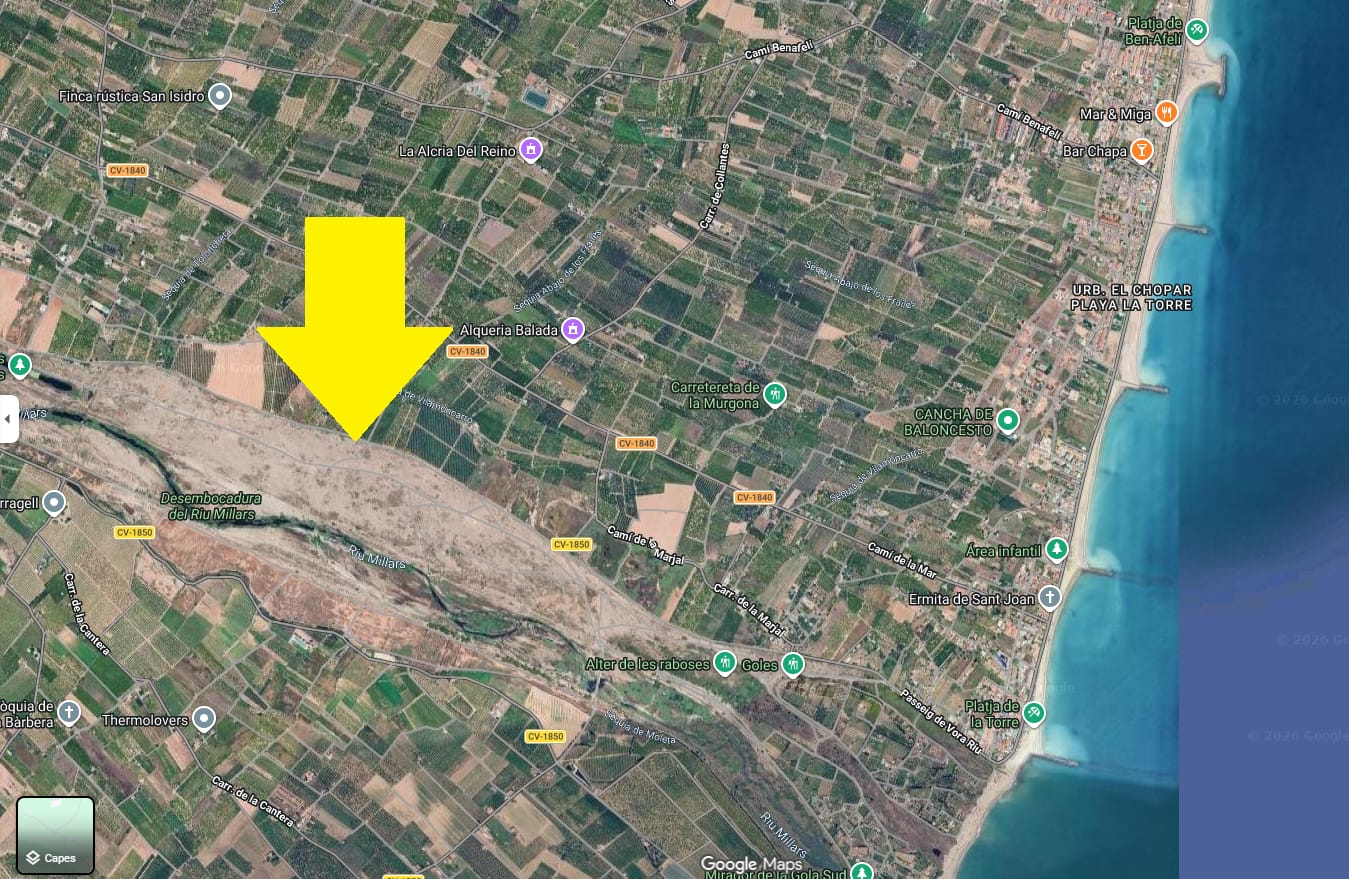

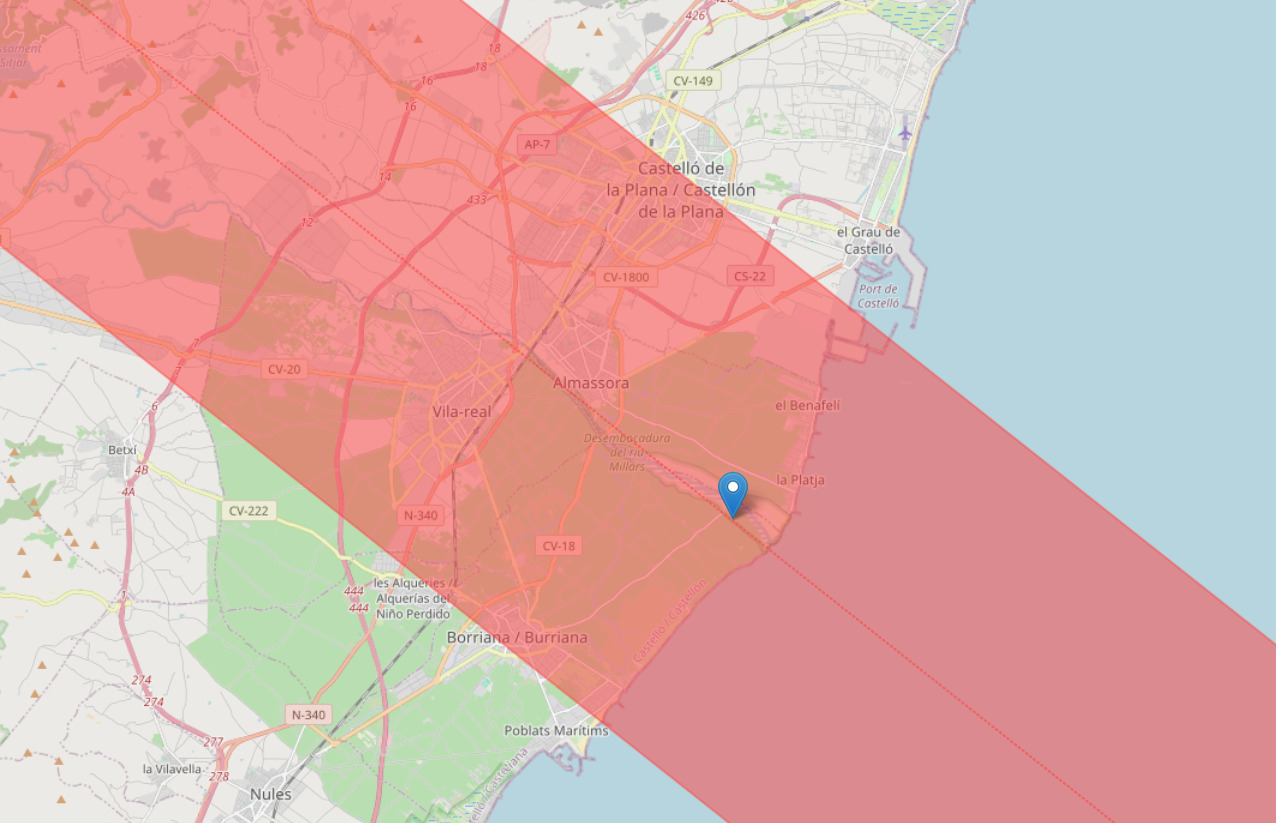

Vaig previsualitzar durant uns dies abans el trànsit i vaig veure que anava canviant lleugerament la línia central, i finalment mostrava que era just en Les Goles de la platja d’Almassora, on desemboca el riu Millars, per tal de centrar al màxim el trànsit de la ISS creuant el sol.

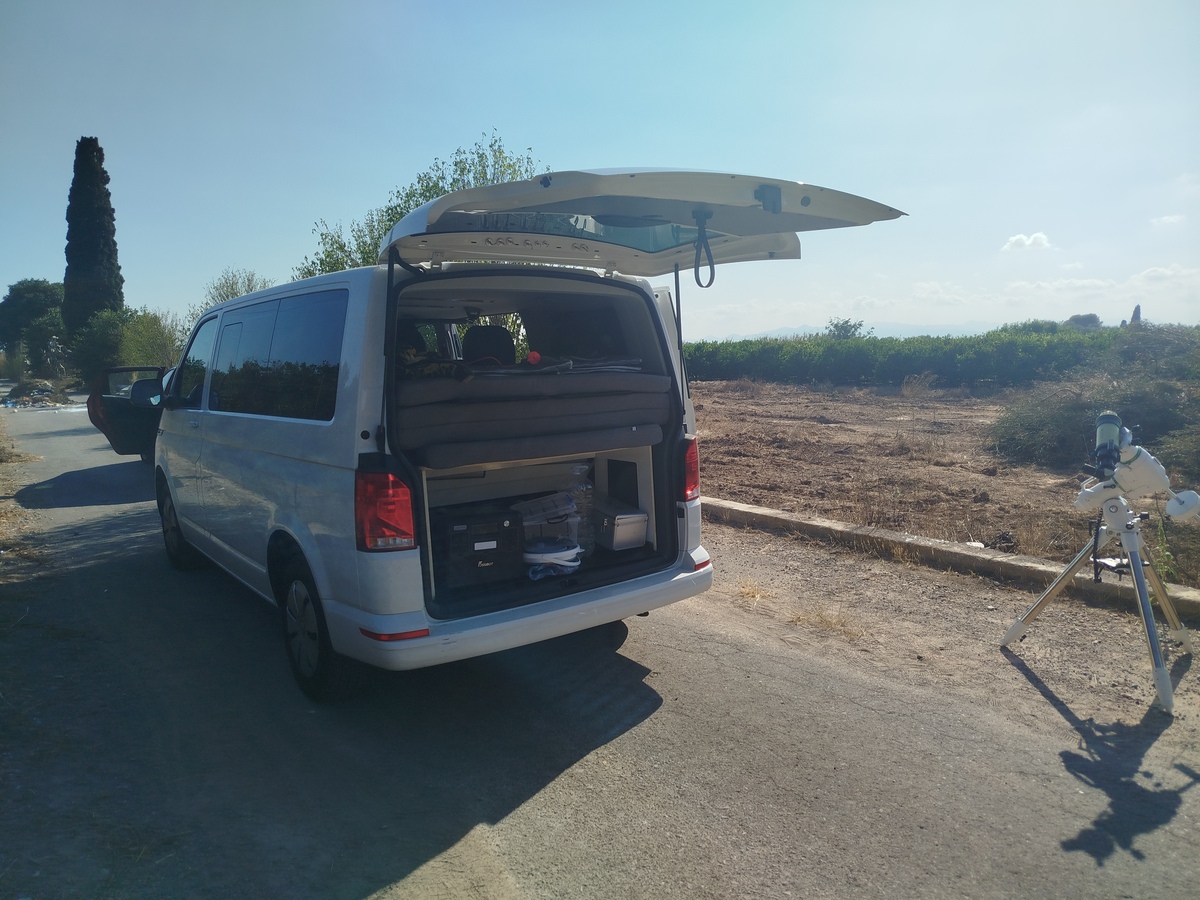

Exactament vam quedar ací:
39°55’32.4″N+0°02’04.8″W
39.9256771,-0.0372499
 |  |
PROCESSANT EL VIDEO DE LA CAPTURA AMB PIPP
SharpCap em va generar un video amb format .res, i ací a continuació vaig a mostrar diferents captures de pantalla del pas a pas de com vaig processar aquest video.
Un error que vaig fer és no maximitzar la capacitat de frames per segon a l’hora de generar el vídeo, però vaig tindre un problemeta amb la bateria i vaig connectar la meua montura a la bateria de Raul i no volia gastar massa de la seua energia i només vaig connectar el meu portàtil 5 minuts abans del moment, per tant no vaig afinar massa bé la configuració dels frames per segon, però vaja que per a ser el primer trànsit ja ha segut una bona pràctica i a la següent ja serà millor 🙂

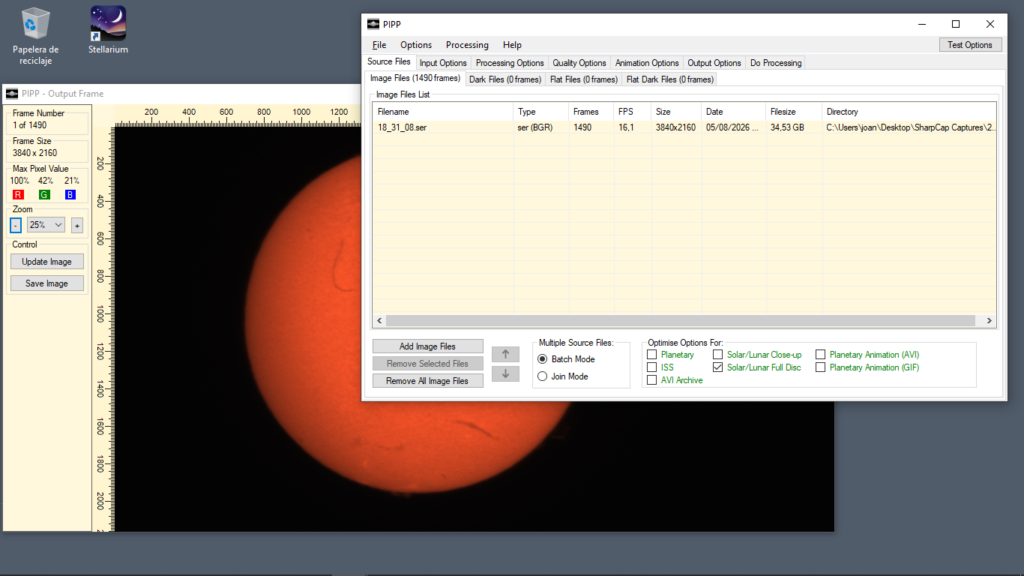

Aleshores obrirem Pipp i obrim el video generat. Jo he marcat l’opció Batch Mode i Solar / Lunar Full Disc:

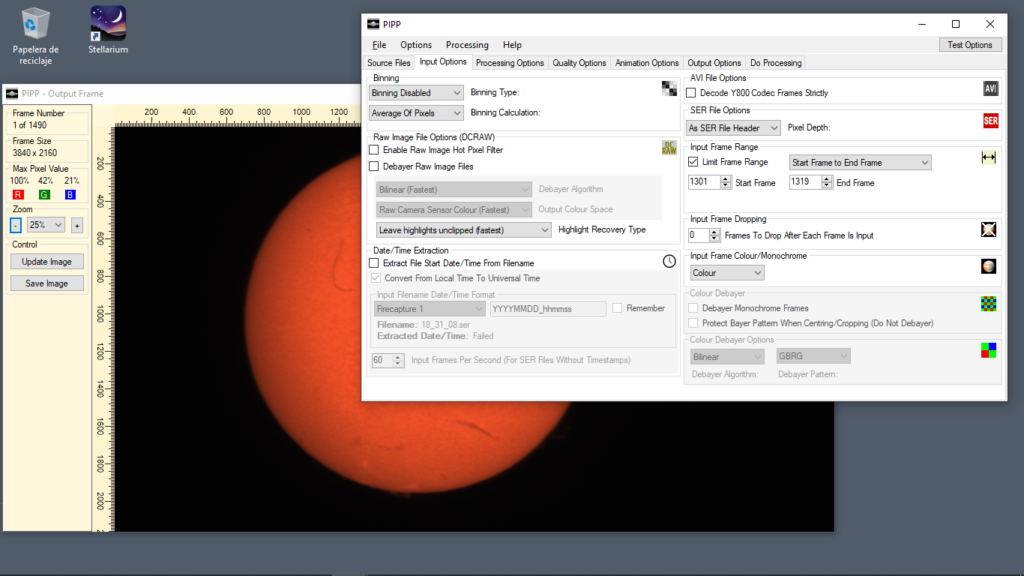

Ara et mostre la configuració que vaig deixar en la segona pestanya Input Options. No et fixes massa en el video gran de color taronja, així és la captura que vaig fer amb el telescopi solar en Ha, però després jo li llevaré eixa tonalitat de color:

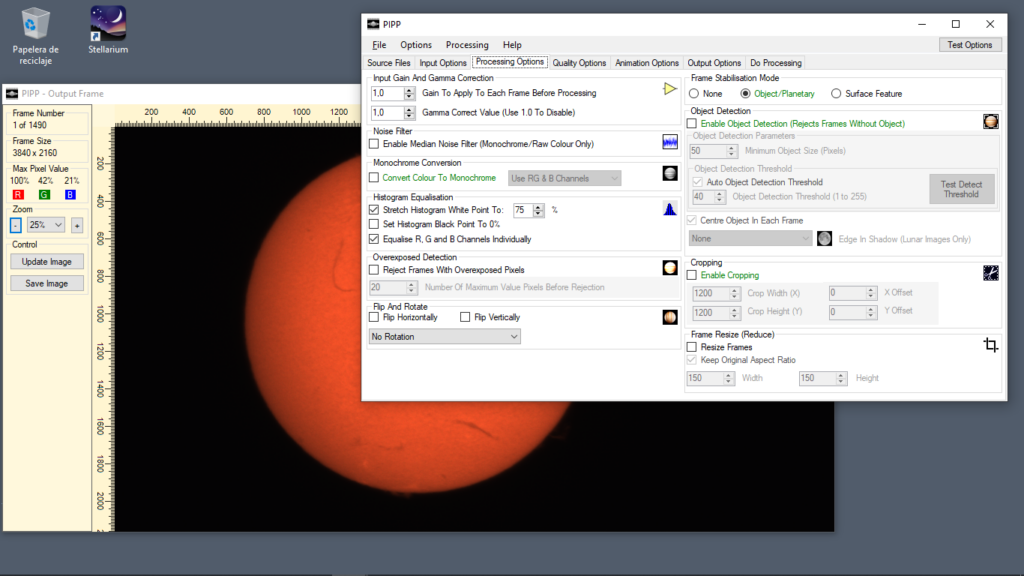

Ací et mostre la tercera pestanya Processing Options:
Ací et mostre Animation Options, on no vaig tocar res:

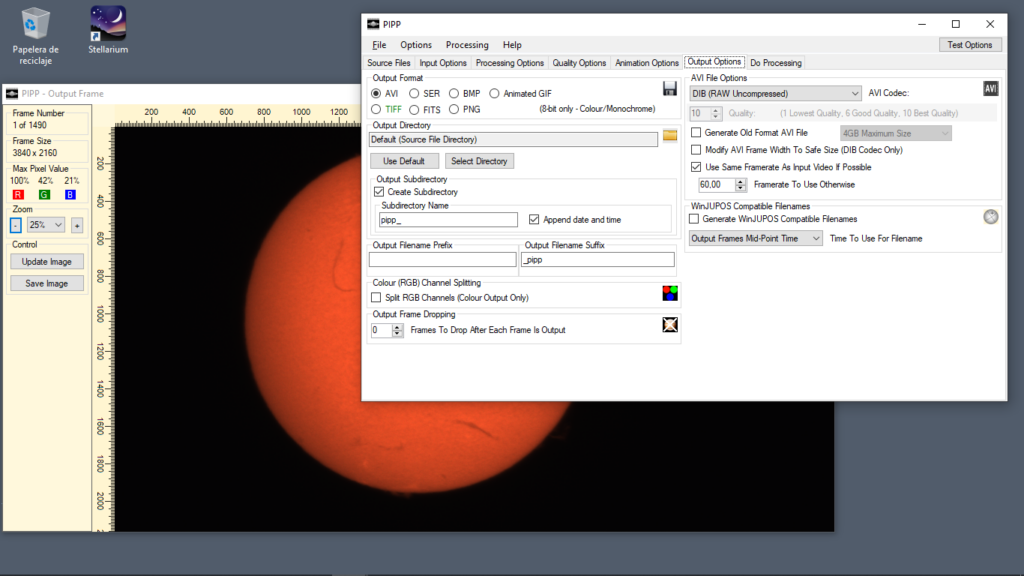

Ací la pestanya Output Options:

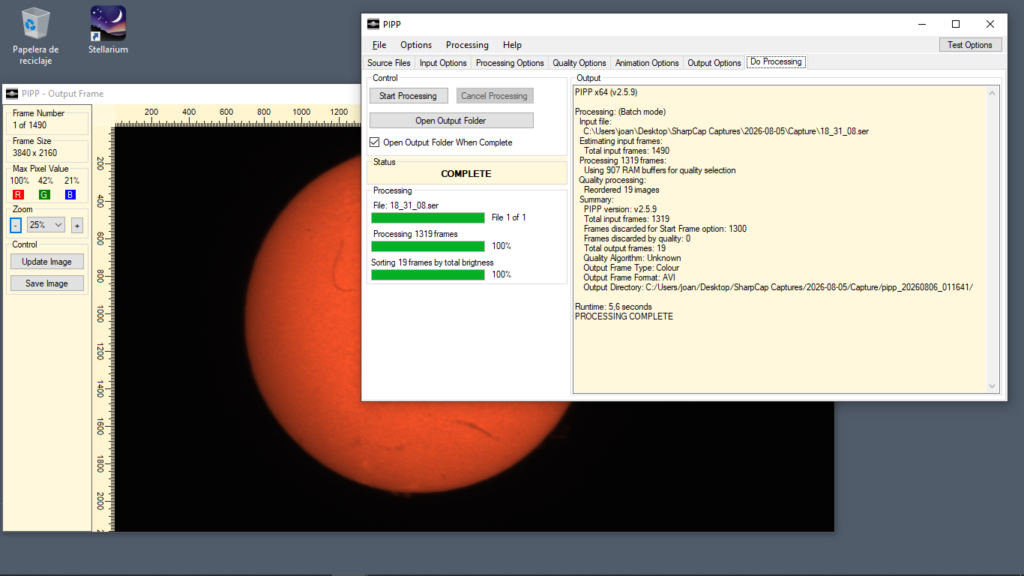

I finalment ací el processat final, que nomès li va costar 4 segons de generar:

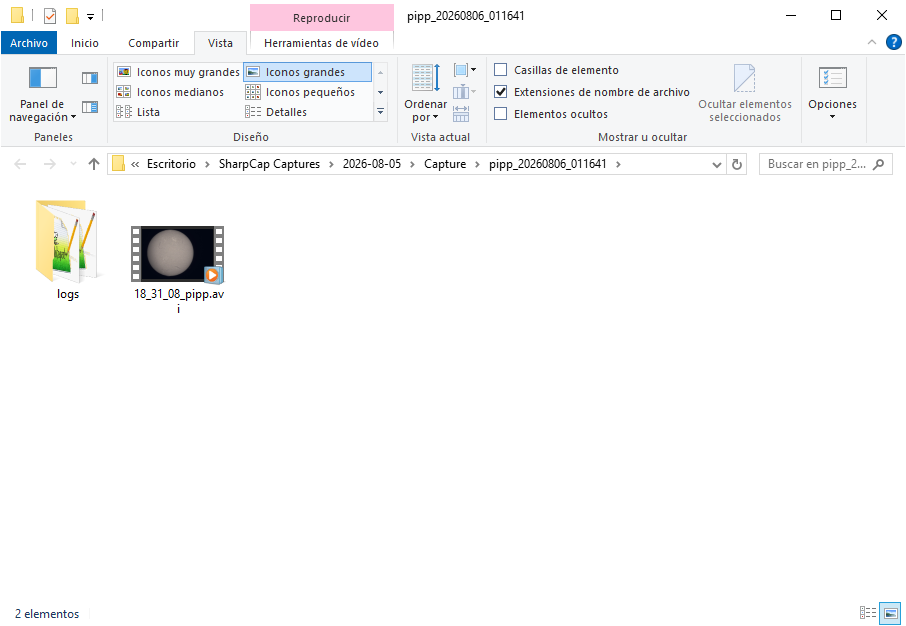

I bé, ja tenim el vídeo generat, en format .avi, i com pots veure no té la tonalitat taronja que hi havia en el vídeo original:
Ara obrirem el programari AutoStakkert! i vull extraure un frame del vídeo. Amb AutoStakkert! pots visualitzar frame a frame de manera quirúrgica de manera que podem exportar els frames que tinguen bona qualitat.

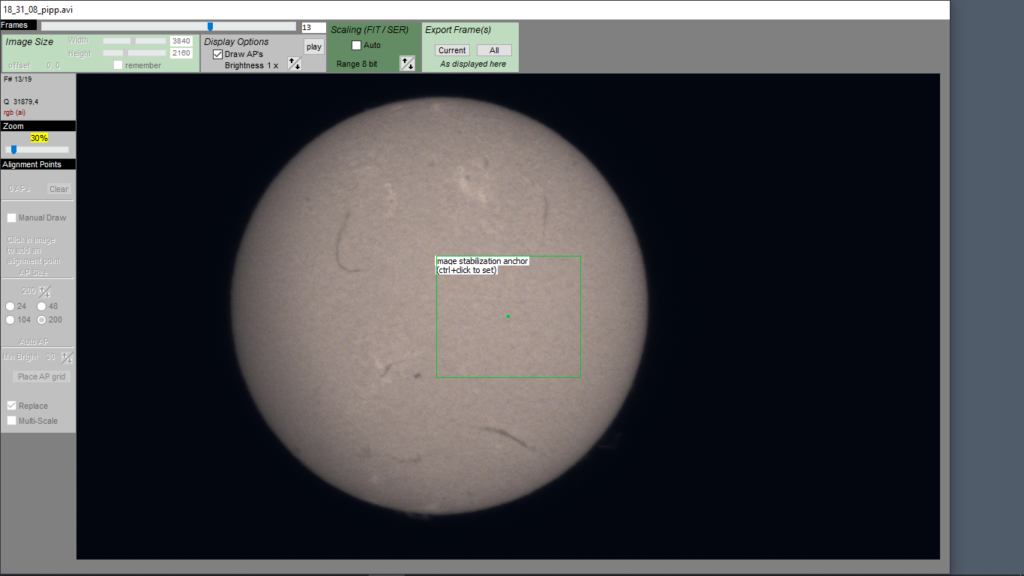

Jo he exportat el frame número 13 com veuràs en la següent captura de pantalla:

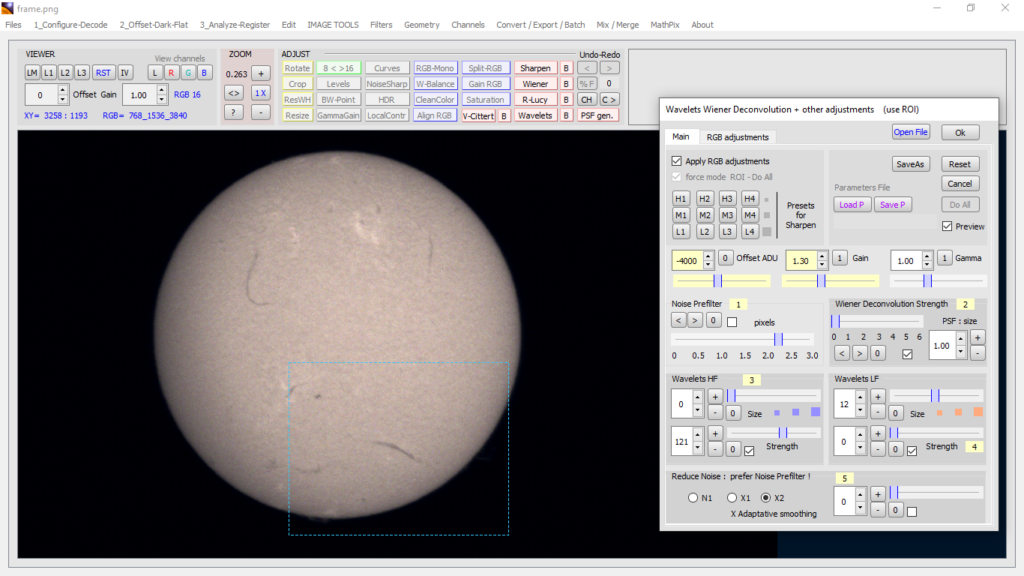

Una vegada tenim una «foto» (el frame nº 13), obriré un altre programari, aniré a per a treure més detalls de la imatge. Començaré per la configuració de Wavelets Wiener Deconvolution i he deixat les opcions que veus en aquesta captura de pantalla:
Ara anem a l’opció de Gain RGB i li donarem una tonalitat més groga, per gust, perquè en realitat la nostra estrela és de color blanc si parlem en l’àmbit de la llum visible que veiem de l’espectre electromagnètic, però a mi m’agrada donar-li eixa tonalitat perquè estem més acostumats al groc.

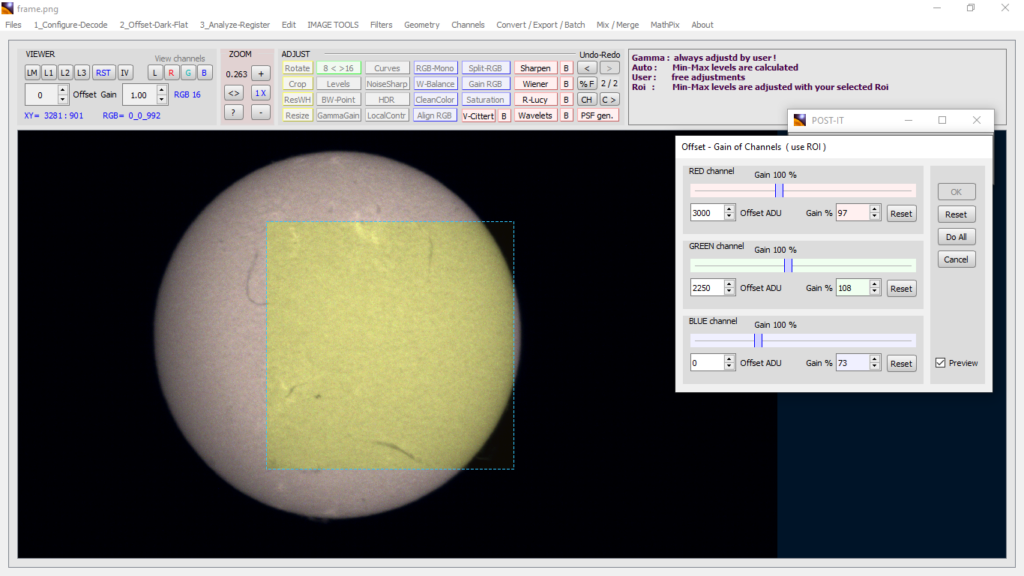

Ací en la captura de pantalla tens la previsualització amb la configuració que he aplicat:

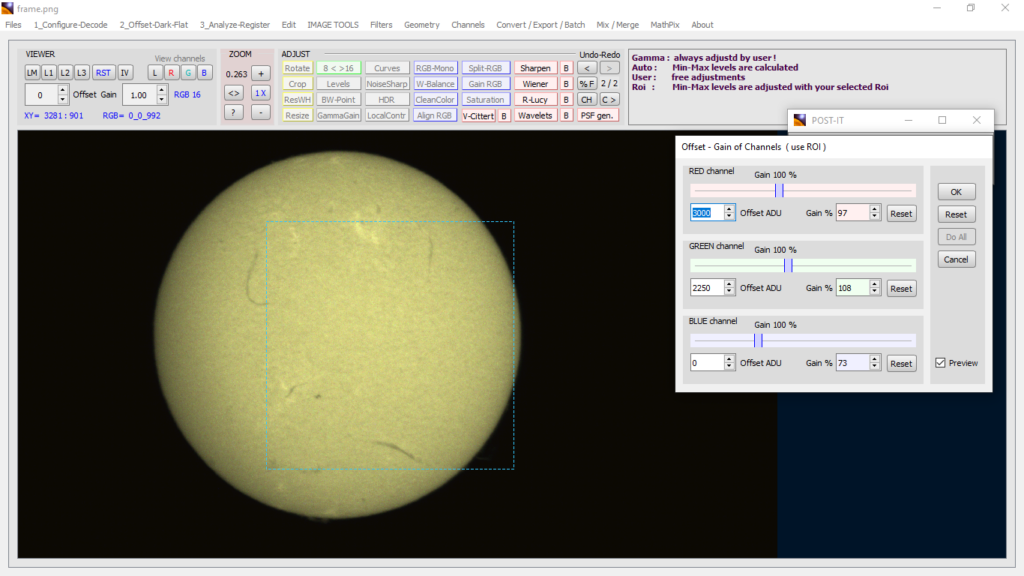

I ara aplique eixa configuració a tota la imatge i ja tenim el sol de color groc:
I ara anem a enfocar més la imatge, segurament arran de tanta llum i calor que vam patir durant l’observació no vaig enfocar massa fi, però amb el programari The Gimp podem afinar l’enfocament un poc i guanyar detalls i textures.
Primer de tot, clonarem la capa actual de la imatge.

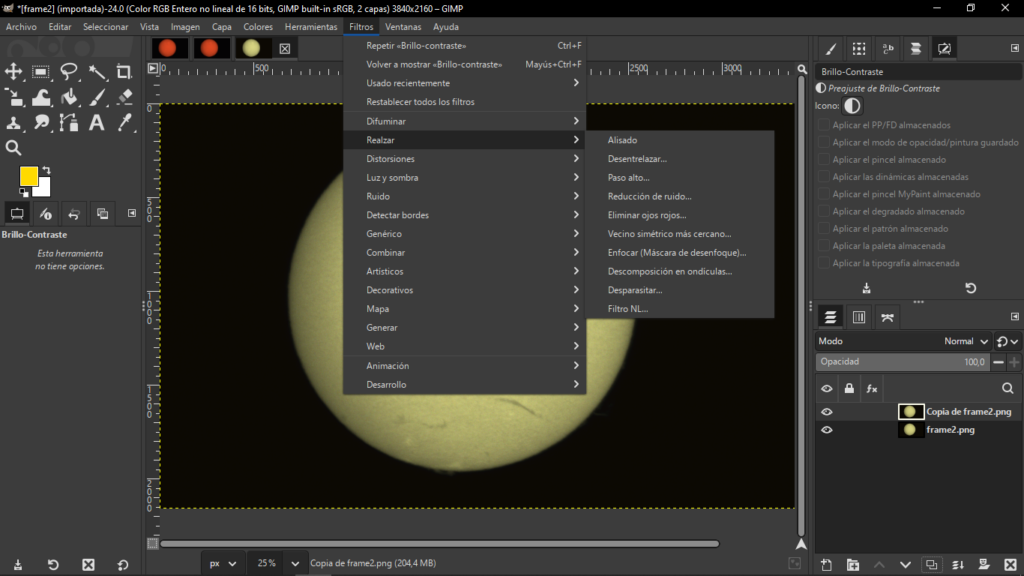

A continuació, anirem al menú (tinc The Gimp en castellà) següent: Filtros > Realzar > Enfocar (Máscara de desenfoque):

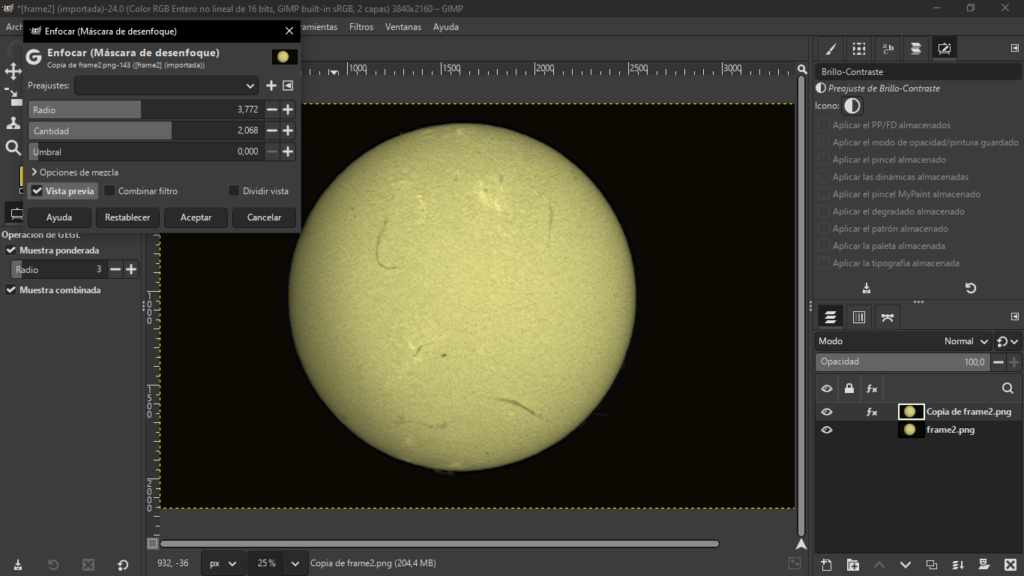

I ara he deixat estos paràmetres. Pot ser pots jugar un poc, a mi m’ha agradat aquest resultat: Radio = 3,772 i Cantidad = 2,068. Umbral està a 0. Pots veure-ho ací en aquesta captura:
RESULTAT DE PROCESSAR UN FRAME DEL VIDEO
Doncs bé, així es veu el frame que he exportat del video generat per pipp. Pots veure que es mostra una miqueta desenfocat, la veritat:
I ací el resultat d’aplicar-li diferents configuracions amb i amb The Gimp, mostrant més detalls, més nitidesa i unes textures més interessats. També la ISS contrasta un poquet més.
Està clar que no és per a tirar coets, però per a ser la primera experiència que tinc amb un trànsit de la ISS estic més que content, i ara he prés nota de les dificultats i, la pròxima volta que torne a capturar algun trànsit (Sol, Lluna o el que siga) afinaré més la tècnica perquè els xicotets detalls són els més importants:
UN VÍDEO MOSTRANT EL TRÀNSIT EN MOVIMENT
I ací he fet un vídeo, amb el sol sense processar, que mostra el trànsit (i la velocitat!) de l’Estació Espacial Internacional quan fa un trànsit per davant del sol:
